 Работаем с KnittStyler на любой вязальной машине

Автор Сообщение

kur1977

Желанный Гость

Желанный ГостьАватара пользователя
Зарегистрирован: 02 авг 2015, 11:38
Сообщений: 11
Откуда: Макеевка
Cпасибо сказано: 6
Спасибо получено:
13 раз в 5 сообщениях
Очков репутации: 5

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Работаем с KnittStyler на любой вязальной машине Приветствую. Все вы, наверняка, знакомы (кто по наслышке, а кто вплотную) с программой KnittStyler.

Так вот для неэлектронных вязалок есть возможность работать с этой программой в автоматическом (ну почти) режиме.
Само собой, узон с компьютера на обычную машину не передать, А вот автоматический учет провязанных рядов можно вести. При этом программа будет сообщать звуковым сигналом, когда нужно добавить-убавить петли или сменить цвет.

На просторях интернета я нашел интересное решение:
Можно сделать кабель для связи машины и компьютера. Для этого понядобятся:
1) магнитный датчик (например от охранной системы. Приобрести можно в соответствующих магазинах).
2) старая компьютерная мышка с работающим колесом прокрутки (сам скролл может и не работать, а вот нажатие на него должно работать)
3) паяльник

Датчик состоит из 2х частей - собственно самого датчика и магнита. Магнит при желании можно заменить на более мощный (в идеале неодимовый - тогда можно будет зарепить датчик на болшем расстоянии от магнита и он будет срабатывать)

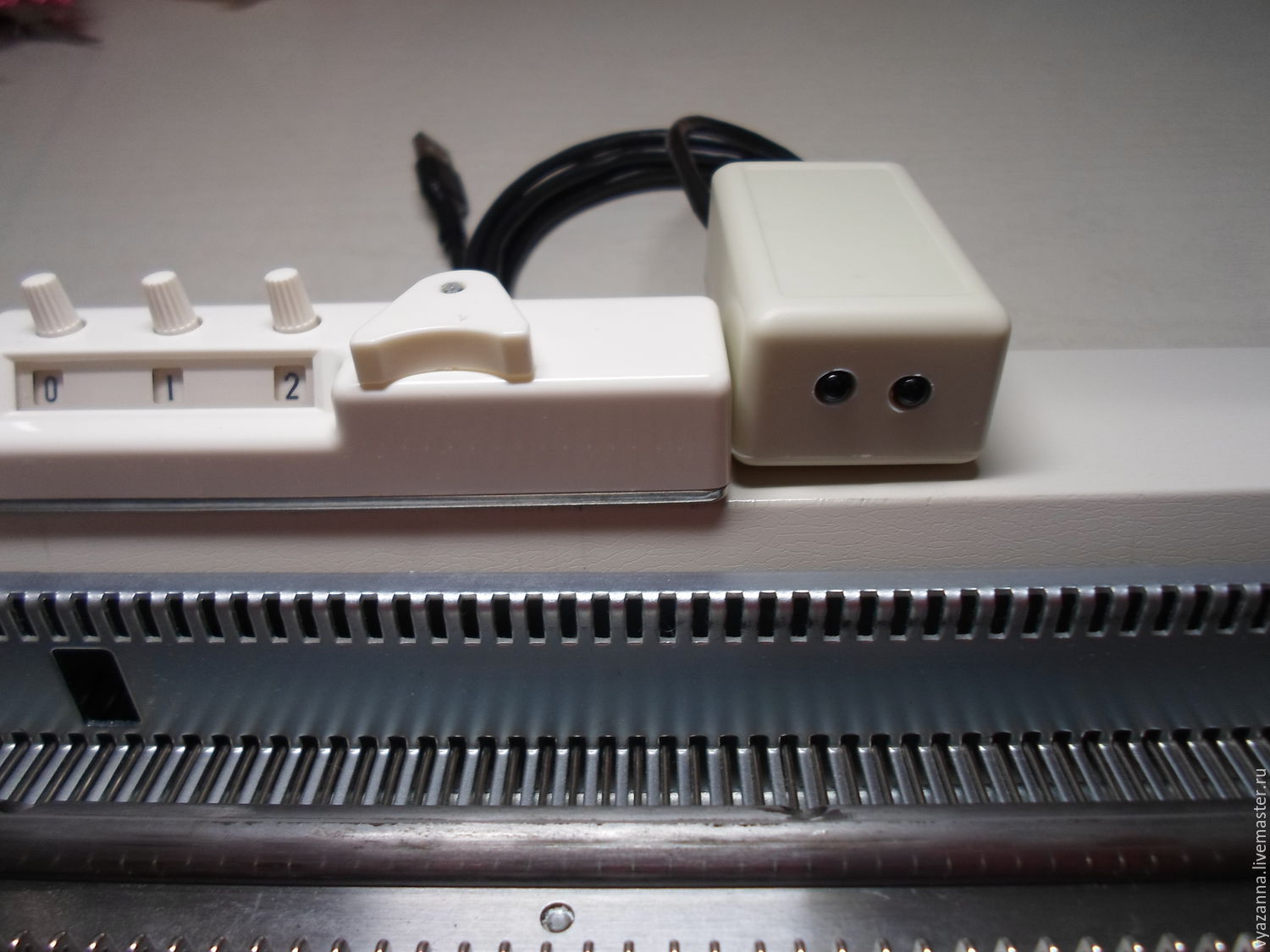

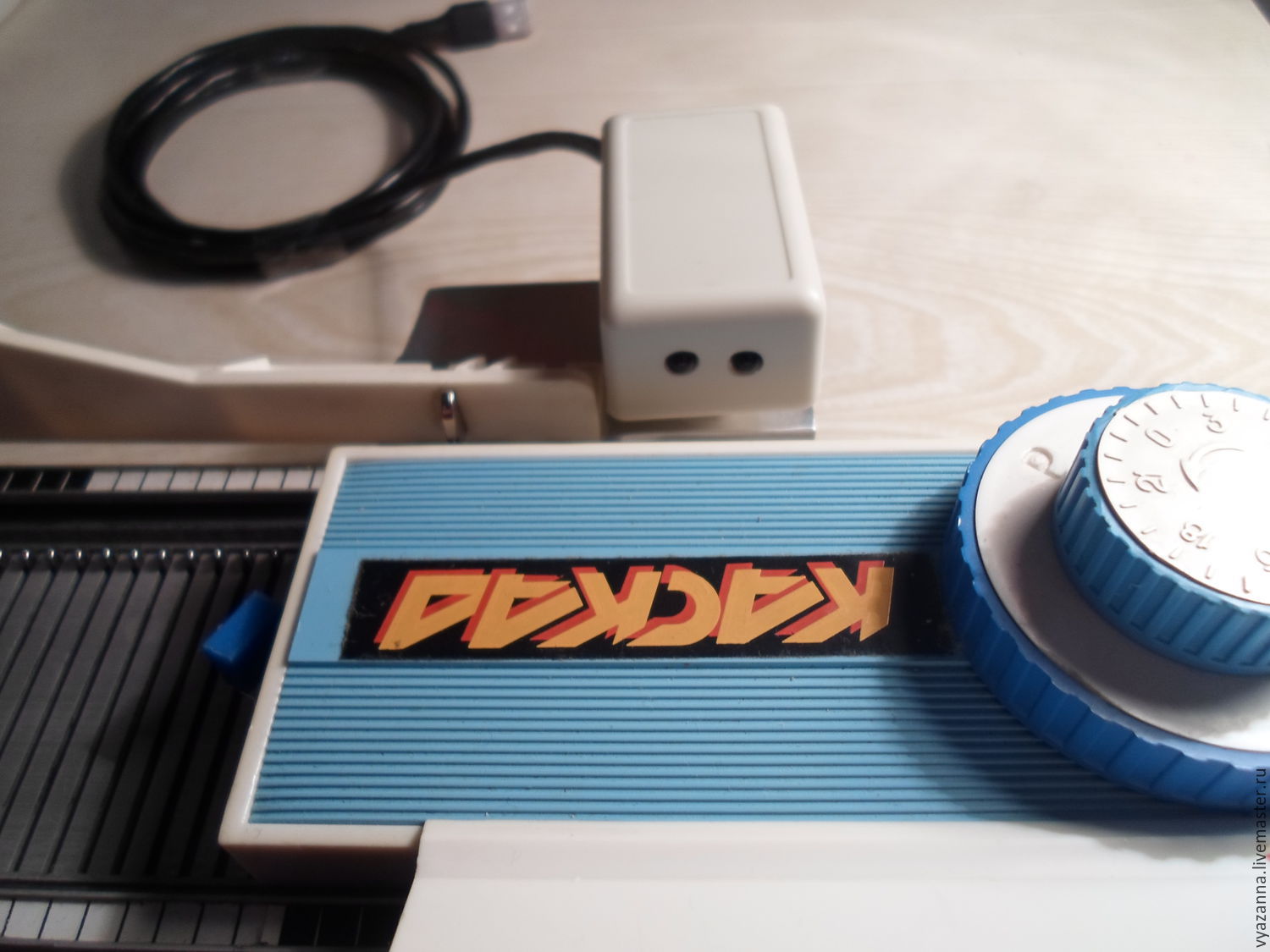

на фото видно, куда кремятся магнит и датчик:

Провода от датчика нужно припаять к контактам кнопки скролла мыши:

Внимание - на фото провода припаяны к левой кнопке мыши. Мы же припаиваем к кнопке скрола. Какие именно контакты из 3х - можно узнать прозвонив тестером.
Если вы не совсем разбираетесь в этом - лучше попросите кого-нибудь из близких, друзей или знакомых.

Теперь самое интересное - нам нужно заставить программу воспринимать срабатывания датчика. Так как датчик у нас замыкает среднюю кнопку мыши - то нам нужно заставить программу при нажатии на среднюю кнопку мыши считать один ряд провязанным.
Для этого дела я написал небольшую програмку. Она прикреплена к сообщению.

Если кому-то нужно будет для DK - можно попробовать написать и для нее.

Итак, если все сделано верно - можно тестировать работу кабеля:

1) подключаем мышь к компьютеру
2) запускаем KnittStyler
3) Запускаем програмку из прикрепленного архива (knittstyler-hook.exe)
4) в KnitStyler делаем все что необходимо, переходим на вкладку ВЯЗАНИЕ и уводим мышку куданибудь всторону. Главное, чтобы мышь не находилась над областью, в которой изображена выкройка. Так как при клике ЛЮБОЙ клавишей мыши внутри этой области происходит перескакивание рядов.
5)Начинаем водить каретку влево - вправо. Смотрим на счетчик провязанных рядов в KnittStyler - с каждым движением каретки он должен увеличиываться на единицу.

Собственно и все. Всем удачи. Надеюсь, это будет полезно.

У вас нет доступа для просмотра вложений в этом сообщении.
_________________
TOYOTA 858/506

16 сен 2015, 23:10 Профиль За это сообщение пользователю kur1977 "Спасибо" сказали:
светлячок, dasha_p, efimila, feniksclaiborne, Masterica, Ruslan, владимир565, инга анатольевна

инга анатольевна

Редкий Гость

Редкий ГостьАватара пользователя
Зарегистрирован: 17 сен 2015, 09:01
Сообщений: 1
Откуда: нижний новгород
Cпасибо сказано: 1
Спасибо получено:
0 раз в 0 сообщении
Очков репутации: 5

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине

А для сильвер лк 150 у вас нет программы для срабатывания датчика?

17 сен 2015, 09:10 Профиль

kur1977

Желанный Гость

Желанный ГостьАватара пользователя
Зарегистрирован: 02 авг 2015, 11:38
Сообщений: 11
Откуда: Макеевка
Cпасибо сказано: 6
Спасибо получено:
13 раз в 5 сообщениях
Очков репутации: 5

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине

этот способ подзходит к ЛЮБОЙ вязальной машине


_________________
TOYOTA 858/506 19 сен 2015, 19:40 Профиль За это сообщение пользователю kur1977 "Спасибо" сказали:
NATALI+

KnitMaster

Редкий Гость

Редкий ГостьАватара пользователя


Зарегистрирован: 19 авг 2016, 00:13
Сообщений: 2
Откуда: Москва
Cпасибо сказано: 0
Спасибо получено:
2 раз в 2 сообщениях

Cпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине

Вот здесь похожий контроллер, но лишенный недостатков мышки и с гарантией производителя (не кустарное производство) https://www.youtube.com/watch?v=X_cZuHJnNKk
Я покупала в Москве за 2000 рублей. Подходит к любым машинам. Подключалась к машинке Нева-5, очень упрощает процесс вязания.

19 авг 2016, 00:18 Профиль За это сообщение пользователю KnitMaster "Спасибо" сказали:
NATALI+

NATALI+

Местный житель

Местный жительАватара пользователя
Зарегистрирован: 23 окт 2009, 18:28
Сообщений: 231
Откуда: северо-западный фо,череповец
Cпасибо сказано: 176
Спасибо получено:
298 раз в 142 сообщениях
Очков репутации: 75

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине

KnitMaster писал(а):

Вот здесь похожий контроллер, но лишенный недостатков мышки и с гарантией производителя (не кустарное производство) https://www.youtube.com/watch?v=X_cZuHJnNKk
Я покупала в Москве за 2000 рублей. Подходит к любым машинам. Подключалась к машинке Нева-5, очень упрощает процесс вязания.

Слушайте,очень интересная информация,главное полезная,имею электронную машину дома,но для дачи есть старен
ькая Нева,а вот счетчик рядов сломался,что делает вязание немного проблематичным,может ли ваш метод заменить счетчик рядов или все таки нужно его приобрести. :dntknow:
_________________
Silver Reed SK840/SRP60N,,швейная машина Брайзер,Оверлок BERNINA 880 DL,ручная моталка пряжи,кеттельная машина электрическаяспицы,крючек и фантазия
Я- Наталья... 29 авг 2016, 00:06 Профиль

KnitMaster

Редкий Гость

Редкий ГостьАватара пользователя


Зарегистрирован: 19 авг 2016, 00:13
Сообщений: 2
Откуда: Москва
Cпасибо сказано: 0
Спасибо получено:
2 раз в 2 сообщениях

Cпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине

Работает как с KnittStyler так и с DK. У подруги DK8 установлен на ноутбуке и я пробовала подключить этот датчик. Теперь ломаю голову, где найти DK8. Понравилась больше чем KnittStyler. Программа более информативная.

10 сен 2016, 16:45 Профиль За это сообщение пользователю KnitMaster "Спасибо" сказали:
NATALI+

Комино

Редкий Гость

Редкий ГостьАватара пользователя
Зарегистрирован: 18 окт 2016, 20:59
Сообщений: 1
Cпасибо сказано: 0
Спасибо получено:
0 раз в 0 сообщении
Очков репутации: 5

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине К сожалению, когда я использовала программу и провязала больше 100 рядов, переключилась на просмотр сайта по вязанию и пользовалась там кнопкой "скролл". Вернувшись к вязанию, обнаружила, что количество рядов в программе заметно увеличилось. То же самое происходит при переключении в другие приложения. Как быть в этом случае?
P.S. А вы могли бы скинуть текст этой программы? Плиз :) 19 окт 2016, 09:59 Профиль

Ruslan

Редкий Гость

Редкий ГостьАватара пользователя
Зарегистрирован: 07 окт 2016, 13:38
Сообщений: 2
Откуда: Ярославль
Cпасибо сказано: 1
Спасибо получено:
0 раз в 0 сообщении
Очков репутации: 5

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине Похоже у Комино есть чем поделиться с нами https://vk.com/we.easy.knitting Могли бы вы скинуть схемы устройства и тексты программы? Плиз :hiya:
_________________
Северянка
Сумчанка
Нева 5
Нева 6
Ладога 3
Toyota ks 858 20 окт 2016, 09:40 Профиль

kolya-spr

Редкий Гость

Редкий ГостьАватара пользователя
Зарегистрирован: 03 фев 2017, 21:06
Сообщений: 1
Cпасибо сказано: 0
Спасибо получено:
0 раз в 0 сообщении
Очков репутации: 5

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине

kur1977 писал(а):

На просторях интернета я нашел интересное решение:


Можно хотя бы ссылочку? 03 фев 2017, 21:55 Профиль

const

Редкий Гость

Редкий ГостьАватара пользователя
Зарегистрирован: 16 июн 2017, 12:11
Сообщений: 1
Cпасибо сказано: 0
Спасибо получено:
0 раз в 0 сообщении
Очков репутации: 5

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине

kolya-spr писал(а):

kur1977 писал(а):

На просторях интернета я нашел интересное решение:


Можно хотя бы ссылочку?

Здес?

http://www.strickforum.de/forum/viewtop ... 3a6f589736
http://www.strickforum.de/forum/viewtop ... 35&t=19518

16 июн 2017, 12:28 Профиль

Masterica

Администратор

АдминистраторАватара пользователя
Зарегистрирован: 26 янв 2008, 10:45
Сообщений: 7531
Откуда: Воронеж
Cпасибо сказано: 3191
Спасибо получено:
7306 раз в 4059 сообщениях
Очков репутации: 959

Добавить очки репутацииУменьшить очки репутацииCпасибо сказаноСообщение Re: Работаем с KnittStyler на любой вязальной машине Хотите работать с KnittStyler, при том, что машина механическая?.. Ни каких проблем и, как говорится, "дешево и сердито".. :-)

Обращайтесь к Анастасии Кочетовой, её можно найти и VK, и на Ярмарке Мастеров.

Я сама недавно приобрела у неё адаптер и очень довольна. Выбрала из предложенных 3-х вариантов наиболее подходящий, заказала и получила довольно быстро, а главное все обошлось совсем не дорого по нынешним временам.

В магазинчике на ЯМ представлены несколько вариантов адаптеров для работы с разными типами машин (SR280, "чисто" механическими, с разными SR). Например, мне для моих машинок можно было выбрать 2 варианта: для полностью механических машин (НЕВА-2, Тойота 858/506, Ладога), где адаптер имеет систему передачи сигнала (отдельный отражатель крепится непосредственно на каретку машины, а сам адаптер сзади на корпус) и для машин семейства Сильвер, у которых имеется счетчик рядов с соотв.гнездом (LK-150, SR 155/155, SR 860/860, FR 370/70). Данное "гнездо" у счетчика рядов необходимо для подключения эл.лекальника типа KR 11, 21.

У машинки LK-150 как раз счетчик имеет такое гнездо и один из внешних счетчиков так же оказался с такой функцией, а так как счетчик съемный, то я могу его переставлять на 3 машины (3 класс, 4 класс и 7 класс). Полученный адаптер имеет 2 провода: один с разъемом USB для подключения к ПК, а второй (по короче) со штырьком для подключения к счетчику. Все просто и удобно.., через адаптер соединяю машинку, точнее её механический счетчик рядов с ноутом, на котором стоит программа КС+программа соединения (прилагается к адаптеру) и можно работать в интерактивном режиме.

P.S. Попозже, возможно, приобрету еще6 один адаптер для механических машине, что было интереснее вязать на НЕВЕ 2 и Тойоте... :-D


_________________
Silver Reed 840/60+KS, SR 860/860+DK8, SR 270/70, SR 155/155, SR LK150, Brother 940+AG, TOYOTA 858/506, Ладога-1, Нева-2; Hague; Pfaff Creative Vision, Janome 350E; CoverPro1 ..голова и руки
Мой АЛЬБОМ
ГАЛЕРЕЯ - вышивка машинная, вышивка ручная, гильоширование
Изображение 19 июн 2017, 09:52 ПрофильНачать новую тему Ответить на тему  [ Сообщений: 11 ]
