  • 28.01.2014 16:50 #41

    [QUOTE=СУБАRESTER;1150951950]Попросили еще фоток показать. Выполняю. Надеюсь Женя не будет сильно кипятиться и взывать к хозяину тайги )))

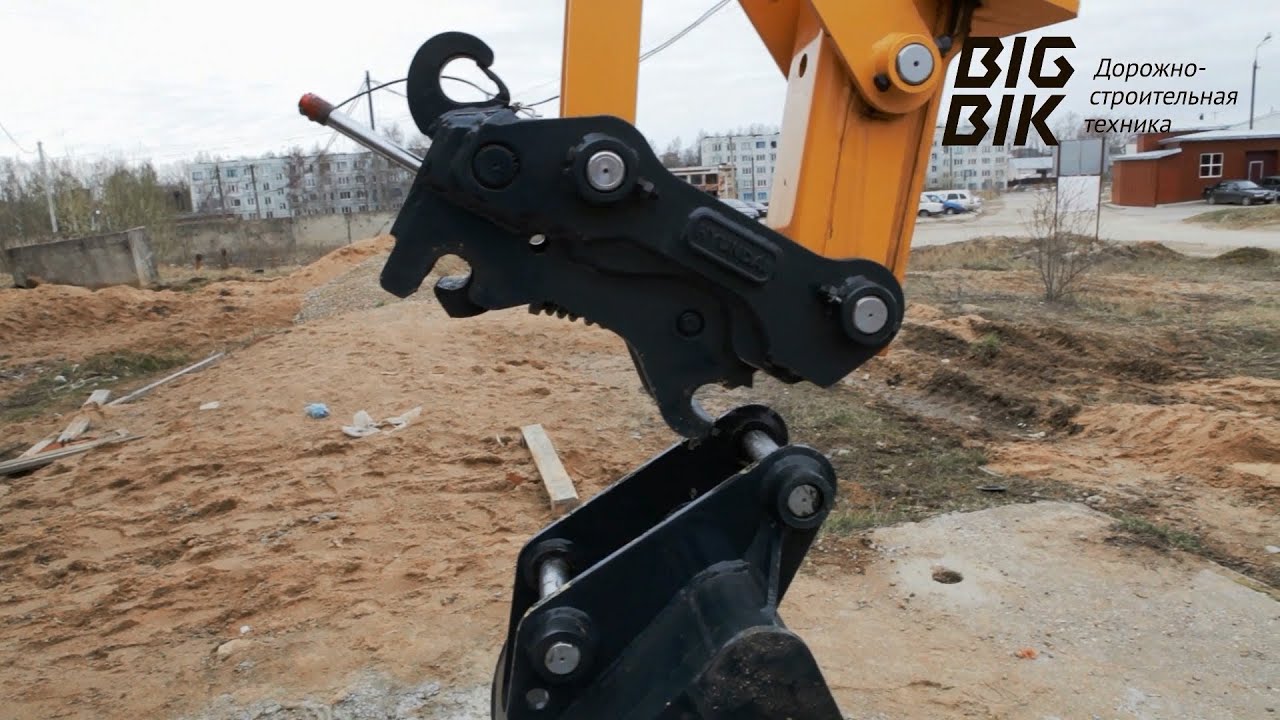

    Быстросъем старался сделать таким, чтобы при смене с одного ковша на другой было минимум манипуляций.
    Для смены нужно:
    1. Вытащить маленький палец, фиксирующий запорный крюк.
    2. Этим же пальцем отвести запорный крюк, освободив задний палец.
    3. Подвести быстросъем к новому навесному оборудованию и защелкнуть не выходя с кабины экскаватора, по задумке это должно получиться, по крайней мере я руками защелкнул на планировочном ковше.
    4. Зафиксировать маленький штифт.
    Этот для какого экса?

  • 28.01.2014 17:54 #42

    Сообщение от cant555 Посмотреть сообщение

    Этот для какого экса?

    На Komatsu PS28. Так то можно на любой скулибничать... в разумных пределах.

    Навесное:
    Быстросъемы Ковши Ремонт навесного
    Расточно наплавочные работы
    898331ОО456
    89529I3256I

  • 28.01.2014 18:56 #43

    Сообщение от СУБАRESTER Посмотреть сообщение

    На Komatsu PS28. Так то можно на любой скулибничать... в разумных пределах.

    На 50 - тую серию, какая цена будет?
  • 31.01.2014 12:12 #44

    Нажмите на изображение для увеличения.  Название: IMG_0526.jpg  Просмотров: 232  Размер: 61.9 Кб  ID: 4130273

    Сообщение от cant555 Посмотреть сообщение

    На 50 - тую серию, какая цена будет?

    Если не ошибаюсь, метал 10мм? И в этих местах(крючок зацепа ковша и сварной шов), на мой взгляд, есть слабина в конструкции. 20-ю серию эксов может он и выдержит, а вот 50-ю сомневаюсь.
    P.S. Извини за критику. А так ЗАЧЕТ! Сделано красиво.
  • 31.01.2014 12:17 #45

    Сообщение от cant555 Посмотреть сообщениеНажмите на изображение для увеличения.  Название: IMG_0526.jpg  Просмотров: 232  Размер: 61.9 Кб  ID: 4130273
    Если не ошибаюсь, метал 10мм? И в этих местах(крючок зацепа ковша и сварной шов), на мой взгляд, есть слабина в конструкции. 20-ю серию эксов может он и выдержит, а вот 50-ю сомневаюсь.
    P.S. Извини за критику. А так ЗАЧЕТ! Сделано красиво. быстросьем мой по эксплуатации отпишусь, еще не получил
  • 31.01.2014 13:00 #46

    Сообщение от cant555 Посмотреть сообщениеНажмите на изображение для увеличения.  Название: IMG_0526.jpg  Просмотров: 232  Размер: 61.9 Кб  ID: 4130273
    Если не ошибаюсь, метал 10мм? И в этих местах(крючок зацепа ковша и сварной шов), на мой взгляд, есть слабина в конструкции. 20-ю серию эксов может он и выдержит, а вот 50-ю сомневаюсь.
    P.S. Извини за критику. А так ЗАЧЕТ! Сделано красиво. Критика нужна, если уместна, без нее развития не будет.
    На 50-ю 14мм идет, для 25-30 серии 12мм крючки и 10мм прямоугольная пластина (на пластину нет такой нагрузки), основная нагрузка на зацепы быстросъема. Пос ссылке пройдите, https://vladivostok.spec.drom.ru/ib/k...-25153149.html там ковш с 10 мм для 5-6 тонного экскаватора, китайский я так думаю. Я 14 мм для 50-й использую серии и 12 мм для той же 25-30 делаю, на моем 5-тоннике тоже 14 мм.

    Последний раз редактировалось СУБАRESTER; 31.01.2014 в 13:03.

    Навесное:
    Быстросъемы Ковши Ремонт навесного
    Расточно наплавочные работы
    898331ОО456
    89529I3256I

  • 16.02.2014 16:48 #47

    Вот и я сегодня доделал Нажмите на изображение для увеличения.  Название: SAM_0263.jpg  Просмотров: 250  Размер: 75.3 Кб  ID: 4170796
    Хочу еще планировочный ковш на 1500 шириной сделать, как думаете не широко для 50-ки?

  • 16.02.2014 20:46 #48

    Сообщение от cant555 Посмотреть сообщение Вот и я сегодня доделал Нажмите на изображение для увеличения.  Название: SAM_0263.jpg  Просмотров: 250  Размер: 75.3 Кб  ID: 4170796
    Хочу еще планировочный ковш на 1500 шириной сделать, как думаете не широко для 50-ки? Неплохо получилось!!! Я думаю (себе 1400 буду делать) 1400 - 1500 нормально для 5-ки. Тут еще объем важен, чтобы не сильно тяжелый был на полном вылете, и не клевал.

    Навесное:
    Быстросъемы Ковши Ремонт навесного
    Расточно наплавочные работы
    898331ОО456
    89529I3256I

  • 16.02.2014 22:43 #49

    Сообщение от СУБАRESTER Посмотреть сообщение

    Неплохо получилось!!! Я думаю (себе 1400 буду делать) 1400 - 1500 нормально для 5-ки. Тут еще объем важен, чтобы не сильно тяжелый был на полном вылете, и не клевал.

    Объем конечно не большой, не для погрузки. Я пока думаю, делать как планировочный или как бульдозерный... Использовать планирую для засыпки траншеи под воду, ну или кучку разровнять например. Хотя бывает кучку перекинуть с места на место приходится...
  • 06.06.2014 23:21 #50

    Нажмите на изображение для увеличения.  Название: БС.jpg  Просмотров: 109  Размер: 143.4 Кб  ID: 4449264Нажмите на изображение для увеличения.  Название: БС1.jpg  Просмотров: 154  Размер: 155.8 Кб  ID: 4449265Нажмите на изображение для увеличения.  Название: БС2.jpg  Просмотров: 125  Размер: 127.6 Кб  ID: 4449266Нажмите на изображение для увеличения.  Название: БС4.jpg  Просмотров: 128  Размер: 168.3 Кб  ID: 4449267Нажмите на изображение для увеличения.  Название: БС5.jpg  Просмотров: 91  Размер: 134.6 Кб  ID: 4449269Нажмите на изображение для увеличения.  Название: БС7.jpg  Просмотров: 119  Размер: 137.4 Кб  ID: 4449270Свой выложу.

    Не пора ли сменить модератора грузовой ветки???

  • 06.06.2014 23:25 #51

    Нажмите на изображение для увеличения.  Название: БС8.jpg  Просмотров: 113  Размер: 188.2 Кб  ID: 4449273Нажмите на изображение для увеличения.  Название: БС9.jpg  Просмотров: 96  Размер: 147.7 Кб  ID: 4449274Нажмите на изображение для увеличения.  Название: БС10.jpg  Просмотров: 214  Размер: 144.0 Кб  ID: 4449275Нажмите на изображение для увеличения.  Название: БС11.jpg  Просмотров: 128  Размер: 91.0 Кб  ID: 4449276Нажмите на изображение для увеличения.  Название: БС12.jpg  Просмотров: 117  Размер: 218.2 Кб  ID: 4449277Нажмите на изображение для увеличения.  Название: БС13.jpg  Просмотров: 235  Размер: 197.4 Кб  ID: 4449278

    Не пора ли сменить модератора грузовой ветки???

  • 07.06.2014 10:10 #52

    Сам делал?- круто))).

  • 07.06.2014 11:03 #53

    У меня есть Вовка и Вовка, я к ним со всеми проблемами иду. Сначала из картона, потом на плазме из 1,5мм
    вырезали макет, сварили на прихватках, прикинули. Потом из 10 мм, а замок по месту думали как сделать.
    В 12 тыр на всё про всё обошёлся. Но долго, то плазма сломалась, то токарь в запое, а материал у него.
    Если быстро для работы надо, то ИМХО лучше к тому, кто профессионально этим занимается. Сейчас с
    ковшом на 30 опять затягивается, но буду ждать, т.к. клыки и бокорезы уже купил.

    Не пора ли сменить модератора грузовой ветки???

  • 14.06.2014 13:45 #54

    Сообщение от cant555 Посмотреть сообщение Вот и я сегодня доделал Нажмите на изображение для увеличения.  Название: SAM_0263.jpg  Просмотров: 250  Размер: 75.3 Кб  ID: 4170796
    Хочу еще планировочный ковш на 1500 шириной сделать, как думаете не широко для 50-ки? У меня планировочный на 1,2 метра. - Идеальное сочетание я считаю- шире будет разбивать сильнее втулки- перекашивать на тяжелых грунтах, да и тяжело работать Будет. Так что 1,2 рекомендую))), иной раз черпану своим 1,2 глины побольше- и на всю рукоять с поворотом- аж кренить начинает - так что имей ввиду)..
  • 15.06.2014 04:04 #55

    Сообщение от vikingbig Посмотреть сообщение

    У меня планировочный на 1,2 метра. - Идеальное сочетание я считаю- шире будет разбивать сильнее втулки- перекашивать на тяжелых грунтах, да и тяжело работать Будет. Так что 1,2 рекомендую))), иной раз черпану своим 1,2 глины побольше- и на всю рукоять с поворотом- аж кренить начинает - так что имей ввиду)..

    Сделал на 1,3м. Работает оптимально.
  • 15.06.2014 11:02 #56

    Сообщение от cant555 Посмотреть сообщение

    Сделал на 1,3м. Работает оптимально.

    Выложи фото.

    Не пора ли сменить модератора грузовой ветки???

  • 24.02.2015 10:29 #57

    как тема сдохла что ли

  • 24.02.2015 16:53 #58

    Сообщение от Roman 96 Посмотреть сообщение

    как тема сдохла что ли

    А чего её поддерживать, все себе уже сделали. Ковш делаю трапециевидный,
    выложу скоро.

    Не пора ли сменить модератора грузовой ветки???

  • 24.02.2015 19:59 #59

    Сообщение от MicKK44 Посмотреть сообщение

    А чего её поддерживать, все себе уже сделали. Ковш делаю трапециевидный,
    выложу скоро.

    Нажмите на изображение для увеличения.  Название: IMG0072A.jpg  Просмотров: 153  Размер: 130.6 Кб  ID: 5013732Я вот такой сделал, правда в прошлом году не довелось опробовать.
  • 24.02.2015 20:04 #60

    Сообщение от Digger_ Посмотреть сообщение

    Я вот такой сделал, правда в прошлом году не довелось опробовать.

    Почему не довелось? Я думаю пока сделать без коронок, верхний грунт и так
    должен брать. Какой размер у тебя?

    Не пора ли сменить модератора грузовой ветки???
