Как известно, текущий флагман отечественного автомобилестроения в лице "дважды автомобильного" АвтоВАЗа - Приора, оснащена двигателем ВАЗ 21126, объема 1.6 литра. Для тех, кто не знает, двигатель отличается от прежнего "безвтыкового" ВАЗ 21124 облегченной шатунно-поршневой группой, что снизило расход топлива и шумность ДВС. Мощность двигателя 21126 - официально 98 л.с., неофициально, по нашим замерам - в районе 100-110 л.с.

Прежний двигатель, 21124 с объемом 1.6 литра, имел шатуны 2110, длиной 121 мм, и тяжёлый поршень. За счёт циковок - мотор был безвтыковый.

Приора пошла по пути мирового автопрома - высокая степень сжатия и экологические нормы никак не хотят уживаться с "безвтыковостью" и мотор стал втыковым. На поршнях 21126 - чисто символические циковки и при обрыве ремня клапана загибает. Завод обещал ресурс привода ГРМ в 200 ткм, на практике ремень Gates PowerGrip у некоторых обрывался и на 40 и на 60 тыс.км. Известны случаи разрушения роликов, что так же приводило к загибу клапанов и последующему дорогостоящему ремонту.

Не будем спорить - должен быть мотор втыковым, или нет. Автор сам ездит на втыковом моторе и считает, что при должном техническом обслуживании и уходе, ничего страшного в таком двигателе нет. Нужно следить за состоянием роликов и ремня - вовремя обновлять ремень, и обрыв ремня не страшен. Для Приоры невозможно перетянуть ремень (частая причина обрывов ремня ГРМ на 8-ми клапанниках - именно перетянутый ремень), по причине того, что завод установил ролик-полуавтомат - при натяжке ремня нужно лишь совместить две прорези на ролике.

Итак, на рынке РФ большое количество Приор, часть владельцев которых не хочет мириться с теоретической возможностью загиба клапанов и они хотели бы сделать двигатель безвтыковым. Не будем с ними спорить, а лучше рассмотрим возможные варианты такой переделки, по состоянию на конец 2012 года:

1) Замена ШПГ на 21124 - ставим шатуны 2110 и поршни 21124. Популярный вариант, однако владелец потеряет все преимущества облегченной ШПГ.
2) Замена поршней Приоры на поршни от СТИ - кованные поршни имеют глубокие циковки и довольно высокую цену. Поршни ставятся с родными шатунами 21126.
3) Вариант замены поршней на украинские - АВТРАМАТ. Поршни полностью аналогичны Приоровским, но имеют утолщенное дно и глубокие циковки. Так же на них присутствует вытеснитель, для компенсации уменьшения степени сжатия, из-за глубоких циковок. При этом цена поршней - всего 2000 руб за комплект.

Итак, в этом отчёте автор покажет пример бюджетной переделки двигателя Приоры на безвтыковые поршни. Автомобиль клиента имеет небольшой пробег - всего около 50 тыс.км.

Загоняем машину на подъемник, сливаем масло, антифриз, снимаем головку. Снимаем поддон, откручиваем маслоприёмник (можно и не откручивать, просто так удобнее работать), откручиваем шатуны и демонтируем ШПГ. На автомобиле из 4-х стоят 3 поршня группы B, один - группы С. Цилиндры не имеют износа, сетка хонинговки - как новая, но есть слабые вертикальные задиры.

Так как шатун 21126 не центруется по коленвалу, как десятый шатун в двигателе 21124, а центруется по поршню, на шатунных вкладышах наблюдаем характерные только для Приоры следы приработки, с боковыми следами касания по шатунной шейке коленвала.
На юбках поршней - довольно сильные задиры. Для 50 тысяч пробега - картина не очень-то и хорошая. В дальнейшем, по мере износа юбок - двигатель бы начал расходовать масло. Причины таких задиров могут быть различны - недостаток смазки (агрессивная езда на холодном, непрогретом двигателе), локальный перегрев поршней на режиме обкатки.

В начале статьи были перечислены три способа переделки двигателя Приоры на безвтыковые поршни. Из них мы выбрали украинские поршни "Автрамат". Цена у них приемлимая (в сравнении с ковкой от СТИ) - 2000 руб за комплект. В этот комплект входят только 4 поршня (пальцев и их стопоров, так же как и поршневых колец - в комплекте нет). Есть выбор по размерным группам - мы взяли группу С. С этими поршнями сохраняются все преимущества облегченной шатунно-поршневой группы, т.к. поршень Автрамат устанавливается на родной шатун 21126 и является таким же облегченным, как и родной поршень.

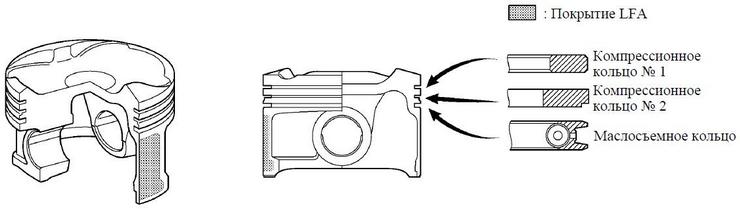

Как можно видеть на фото, у поршня сделаны утолщения на днище в литьевой форме, а на торце поршня мы видим глубокие "безвтыковые" циковки под клапана. Украинские конструкторы сделали более широкой юбку поршня, хотя общая высота поршня соответствует оригинальному. Обратите внимание на иную конструкцию маслосброса от маслосъемного кольца - на поршне нет сверлений, но заложены поднутрения в литьевой форме.

Далее несколько фотографий прямого визуального сравнения оригинальных поршней Приоры и безвтыковых украинских "Автрамат".

Монтируем новые поршни на родные шатуны Приоры. Шатуны, пальцы, стопора - остаются родными и не меняются. Шатунные вкладыши тоже не меняем. Поршневые кольца так же оставили родные с пробегом 50 ткм - они не изношены и не закоксованы. Прокладку ГБЦ поставили новую, масло и фильтр тоже заменили на новые.

Больше рассказывать, в общем-то нечего - блок накрыт головой, ремень ГРМ остался заводской, паразитный ролик набили смазкой SMT, всё собрали и завели машину. После запуска - полтора часа обкатки на холостом ходу, и выдача авто клиенту.

Дополнительные нюансы и работу двигателя после замены поршневой можно посмотреть в видео-ролике:






Статья написана: 30 декабря 2012 г.
Автор статьи, фото-видео материалов: © Квазар
Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.
