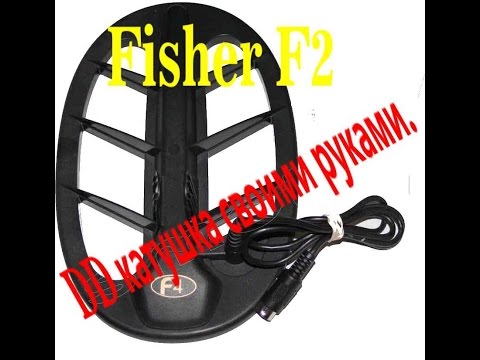

Катушка на фишер своими руками

Катушка на фишер своими руками

В теме катушку кольцо обзывают МОНО. Естественно характеристики у разных датчиков разные. Минелаб добавляет приставку МОНО только к датчикам для импульсных приборов, которые имеют всего одну обмотку. Так как некоторые датчики у Минелаба к импульсным детекторам бывают и ДД.

Так продолжаем эксперименты по производству большого датчика. Конечно маленький датчик сделать гораздо легче чем большой. Можно сказать запросто, а вот большой сложнее, поэтому они и стоят столько, там одной эпоксидки на 100 рублей уйдет, а провода так и на все 150. А разъем, а сам кабель.
Посмотрев на кабель Фишера, путем замеров и внешнего осмотра определяем:
Контакт 1, 2 - приемная обмотка, по кабелю идет экранированный провод, центральная жила на контакт 2, экран этого провода на контакт 1. Контакт 1 на приборе идет на корпус.
Контакт 3,4- передающая обмотка на нее по кабелю идут 2 провода.
И все эти три провода два не экранированных и один провод в экране находятся в общем экране- контакт 5.
Контакт 5 так же в приборе идет на корпус. Может и мутроно написано, но если в реалии посмотреть на провод все станет понятно.
В нашей стране, где начиная от презервативов и кончая Боингами, производится не у нас, то этот кабель тоже у нас не производится. А продавцы его не привозят, потому что его не спрашивают. Или очень мало спрашивают. Поэтому такой кабель можно сделать самому. Но я применил кабель КММ 4х0.31, который еще можно найти в наших магазинах. В нем просто 4 жилы в одном общем экране.

Замерив сопротивление обмоток(заводской датчик), сняв с них характеристики, подключаем к обмоткам кабель, и уже с кабелем снимаем характеристики новых обмоток, которые мы мотаем. Важно соблюсти индуктивности и сопротивления обмоток.
При чем сопротивление важно для передающей обмотки, чтобы оно не было меньше, чем у заводской катушки. Это важно для прибора, кто знает, что там внутри, может малое сопротивление ему окажется не по силам(прибору).
Сначала обмотка Тх.
user posted image

Так же мотаем и обмотку приемную, на той же оправке и придаем форму эллипса:
user posted image

После того как обмотки, сделаны по форме, к ним припаян кабель, приемная обмотка на контакты 1и 2, передающая на контакты 3и 4, а экран кабеля на контакт 5. Если сопротивление предающей обмотки такое же, как и у заводского датчика. То разъем можно подключать к прибору, ничего с ним не случится, если ничего не перепутать.

user posted image.

Эллипсы надо расположить относительно друг друга, примерно так как они располагаются в датчике. Рисунок датчика можно найти в интернете. Включив прибор, можно более точно найти положение обмоток, когда прибор будет молчать. Это почти баланс датчика. В этом положении он уже работает, видит цели. Но прибор хаотически пищит, потому что датчик без экрана.
Чтобы в дальнейшем настраивать датчик, и не разбирать сам аппарат, необходимо сделать переходник из разъемов:

user posted image
