В одной из предыдущих записей я .
Сегодня я наконец таки доделал сам гравер и испытал его.
Теперь обо всем по порядку.
Изначально идея собрать лазерный гравер родилась когда я увидел на али экспрессе поделку NeJe - гравер из DVD приводов. 91540964fe5f70de77d8af41dab05136.jpg Цена 4-5 тысяч рублей, дорого. Но игрушка вроде интересная.
Посидел, покопал интернет, посмотрел ролики на ютубе. Вроде самому собрать не сложно.
Было у меня в наличие пара шаговых моторчиков от струйного принтера Epson (что-то типа 25 шагов на оборот), немного алюминиевого профиля из Леруа. 9fbf62514a4852e5a1287c76eb1f0708.jpg80c6634e8f3df489b4a6556942e8ce93.jpg Решил попробовать из того что есть изобразить что-то типа . Только осей было бы 2.
Привод решил делать на ремнях, он проще.
Исходя из направляющих что оставались от принтеров прикинул размер и собрал основание. Закрепил моторчик, натяжитель ремня, направляющие, установил подвижный стол и закрепил ремень. 449373e1b336b44cefbf079d293da210.jpg2dedb78840059ef87858fa9001bda89f.jpga70e3b7e96d5f56cdac487570e6cc1e1.jpg23f2455a2966aadd21c65185c1a9dc64.jpg Фотографии с установленным ремнем не осталось.
Все бы ничего, но стол от края до края пробегал всего за 2,5 оборота шагового двигателя. Точности позиционирование такая схема не дала бы.
Ременной привод разобрал, начал думать как переделать схему на ходовой винт м5 и забросил. af69e6153b37f0a22d2e9437c601f620.jpg Навалилось работы, стало некогда.

В это время товарищ подарил мне несколько DVD приводов на разбор. Пишущий DVD RW Sony и пару CD-RW DVD-ROM LG.

5cbde1d49d28d4d9a971e87a71f28e29.jpgbb06aa66689cf53c50f803b3a6c3546c.jpg381558ebec0cdeadd81d0397e2e8ceac.jpg На пробу решил собрать гравер на кусках DVD привода. От чего ушел, к тому и пришел. Для того чтоб понять заинтересует меня это или нет вполне хватит.

Собирать гравер на кожухе от CD привода мне показалось не эстетичным. Решил собрать раму граверу из разного алюминиевого профиля. Был у меня квадрат 20х20х1.5, уголок 20х20х1.5, шинка 60х2 и П образный профиль 12х15х2. Еще одной задачей ставил себе набить руку в работе с профилем. Алюминий материал противный, то сверло при сверлении уведет, то рука при распиле дрогнет, то полотно закусит. В общем в качестве тренировки и отточки скиллов не лишнее. В дальнейшем планирую собрать принтер на профиле из Леруа.
Раму скреплял заклепочником. Быстро и надежно.
Если стоит цель сделать дешево и сердито, можно и нужно собирать на корпусе от привода.

653e6a57f032554babe16cf756cd5539.jpg6ee76ae8fbe7d5f1dae47cd7c4f5c4ee.jpg На ось X использовал кусок от LG, на Y кусок от Sony. С подвижных кареток обоих приводов снял все что только можно. Это нам не потребуется.

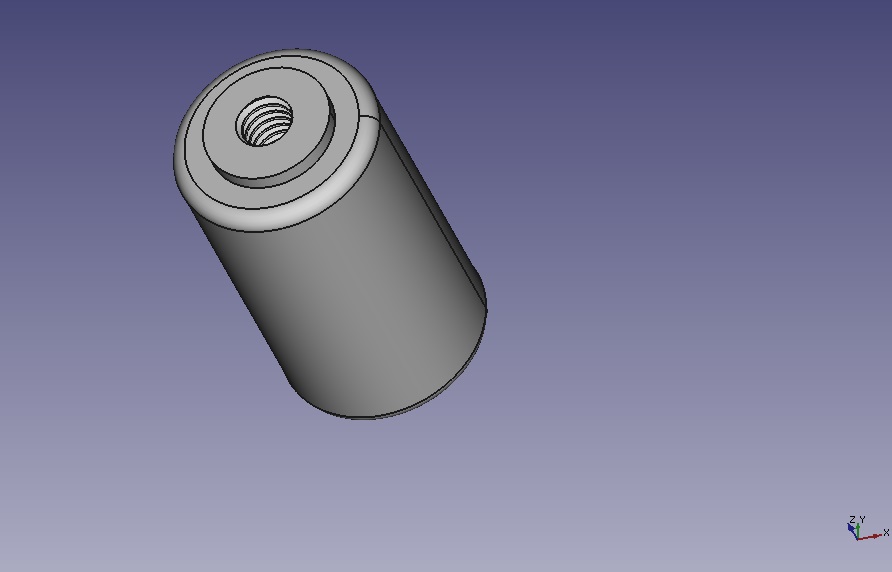

Для обоих осей спроектировал и распечатал разные проставки на принтере. На ось Y с резьбой.

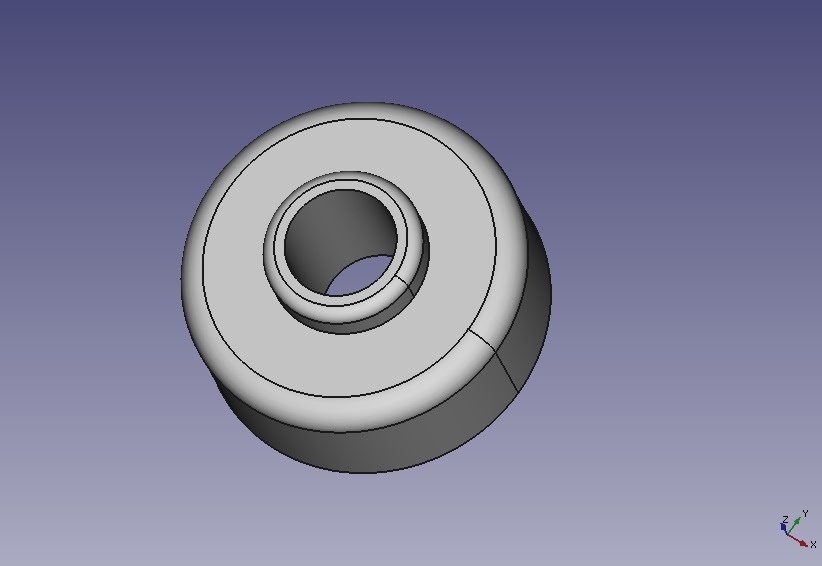

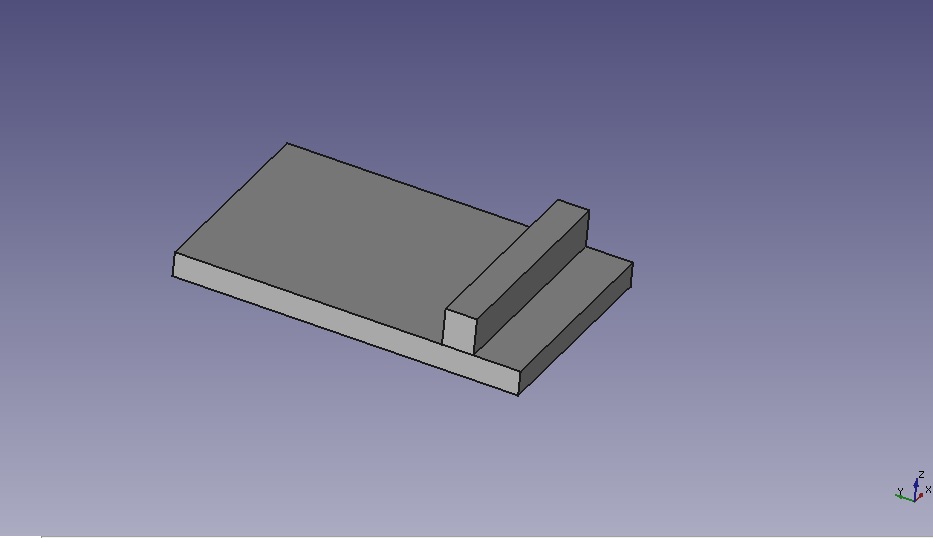

507cce70903f4fd7a8da128ed5b8f0d7.jpg На ось X короткие проставки 77c43edce0700f7bb8efd198d5c077ed.jpgadf30c1230c44e4eb403158d4e0d22c3.jpg Для оси Y спроектировал и напечатал подставку для стола. К каретке приклеил ее суперклеем. 7a5dc2e61bc288d7c62b2de72397b0f5.jpge2cf3c59a090250c52bb05c9be4c11ff.jpg1f455db1568601fcc07c8746e17117b0.jpg В качестве стола использовал кусочек 6мм оргстекла. Оргстекло после сборки гравера приклеил к печатному столику так же, суперклеем.
Вместо всяких гаек, подкладок и прокладок, мне было удобно распечатать разные крепежные элементы на принтере. Никаких клеевых пистолетов и соплей :)

Из квадратного профиля 20х20 нарезал 4 куска на основание и стойки.

653e6a57f032554babe16cf756cd5539.jpg Сначала собрал основу крепления каретки по оси X cface91ea252a06585c580cce27320ee.jpg58863bb3be5f922a2e4e2cd4ec465462.jpg162ecce78500db3542f46c420ddb781f.jpg Кусочек уголка 20х20х1.5 нужен был чтоб разнести стойки, чтоб между стойками вошел кусок с кареткой, привод по оси Y.
Собрал основание для оси Y. Два куска квадратного профиля и алюминиевая полоса. Скрепил заклепочником.
По месту приклепал стальные уголки для крепления портала оси Х. 5c4e96dc70da4296a233238d02f2c17b.jpg56e84e76e1b2d26f42edae53181450ec.jpg82381067b7611620b20f7811777cd892.jpg4360b5d30fa52e826ededa8f2e92f966.jpg В качестве держателей стоек оси X использовал стальные уголки из Леруа. Рублей по 14 за штуку.
И собрал все воедино. 19eb1fbd1bb0b5dbb150a1147a1d473c.jpg На заднюю часть портала Х приклепал 2 уголка, для крепления электроники. eb5cb550b4cf9b912bb326c079f85152.jpg90261282b5753b35b4d97b7cc712dc7a.jpg483dd5e00e35e4312c22dbeac92dfec7.jpg Почти готово по механике. Сзади через напечатанные на принтере проставки прикрутил самодельные мозги. 16c585456368f8bc960107f387816104.jpge61366f4887eed57f1417531cf38746a.jpg4e19ed85a2cf12c4884ba8b17ae1bea2.jpg К шаговым моторчикам припаял провода и разъемы мама 2c16f68ef3830f943c1ad1b4eb14580a.jpgbb3a094df872573a27443688994c1abb.jpgf5879dc1d2534c45af08963b58b8fb51.jpg8026459757af3ecd8a17368f43d0191b.jpg Покупать готовый лазер с контроллером на Али дорого, в итоге купил только TTL контроллер для лазера.
Вот такой: 3acc7112f82e455de076ec268e658294.jpg1d4913d4d94243c83184c7f385beed43.jpg За 250 с копейками рублей.

Лазерный диод взял из привода Sony. Линзу взял от привода LG. Лазерный диод в квадратном корпусе вставил в П образный профиль, модуль с лазером встал очень плотно, а перед ним разместил линзу в сборе от LG, с катушками фокусировки и прочей требухой. Идеально кстати подошла по ширине и высоте. В таком варианте появляется возможность регулировать фокусное расстояние от лазера до линзы.
На фото частично видно конструкцию самого лазерного модуля.

54aa685b2a32e719a382e6803afb9d3d.jpg Лазерный диод с припаянными проводами, а перед ним линза. 7ab9666221b7a8262de12f3f96c6ea89.jpg Ничего не придумал лучше и проще, чем притянуть лазерный модуль к каретке X кабельными стяжками. Достаточно надежно и можно регулировать расстояние от лазера до заготовки.

Электронику граверу паял на работе. После сборки показал свою игрушку коллегам. И началось: а бумагу порежет, а черную изоленту, а синий скотч, а если кусок припоя черным покрасить расплавит ? :)
Рассказываю, на картоне лазер оставляет след, черную изоленту и черный полиэтилен режет. Синий скотч на картоне режет.
В общем игрушка получилась забавная.

Уже дома. Подпилил по длине лазерный излучатель. Платку TTL спрятал внутри профиля.

PREVIEW472483108cacbef733ed1b52a5cdcfc1.jpg60513bcb968983cd74e8f6440ee016d5.jpg Программа для перевода картинки в г-код называется CHPU.
Управляет фрезером GRBLController.
Гравирует картинку. Первый так сказать блин. Сравните с моей аватаркой :)3566220ba89dc22fa02f8ea7d4281593.jpg Естественно, надо подбирать режим гравировки. И небольшой вентилятор для обдува не помешал бы, дым от резки сдувать. Гравировал на куске картона.

Прошивку в плату я залил GRBL 1.1f, это есть в записи про плату.
Что касается настройки прошивки:
Шаговый двигатель DVD привода чаще всего имеет 20 шагов на оборот.
Шаг винта 3мм.
20/3=6,6666666666667 шага на 1мм
На драйверах a4988 установлен микрошаг 16.
Соответственно 6,666666666666716=106,67
Записываем в прошивку шаги на мм
0=106,67
1=106,67
Рекомендуют ток шаговых двигателей ставить 0,36А.
Напряжение на драйверах a4988 (для сопротивлений в 100Ом в драйвере) выставил 0,24 В
Для drv8825 напряжение было бы 0,18В
Для включения режима лазерный гравер в прошивке надо ввести
=1
Лазер (через контроллер) у меня подключен к 11 ноге ардуино, с ШИМом.
Т.е. мощность лазера можно регулировать, и можно включать-отключать лазер программно.
Для включения лазера даем команду
M3 S12000
Лазер не включится до того, пока каретка не поедет.
Для отключения лазера команда
M5

Если о чем-то забыл рассказать - спрашивайте.
Повторюсь, игрушка получилась интересная, игрушкой я доволен.
Когда-нибудь дойдут руки и доделаю большой гравер.

БЕРЕГИТЕ ГЛАЗА! Не допускайте прямого и отраженного попадания луча лазера в глаза. Не смотрите на работающий лазер без специальных очков. Не допускайте домашних животных к работающему граверу!

Вроде предупредил.
