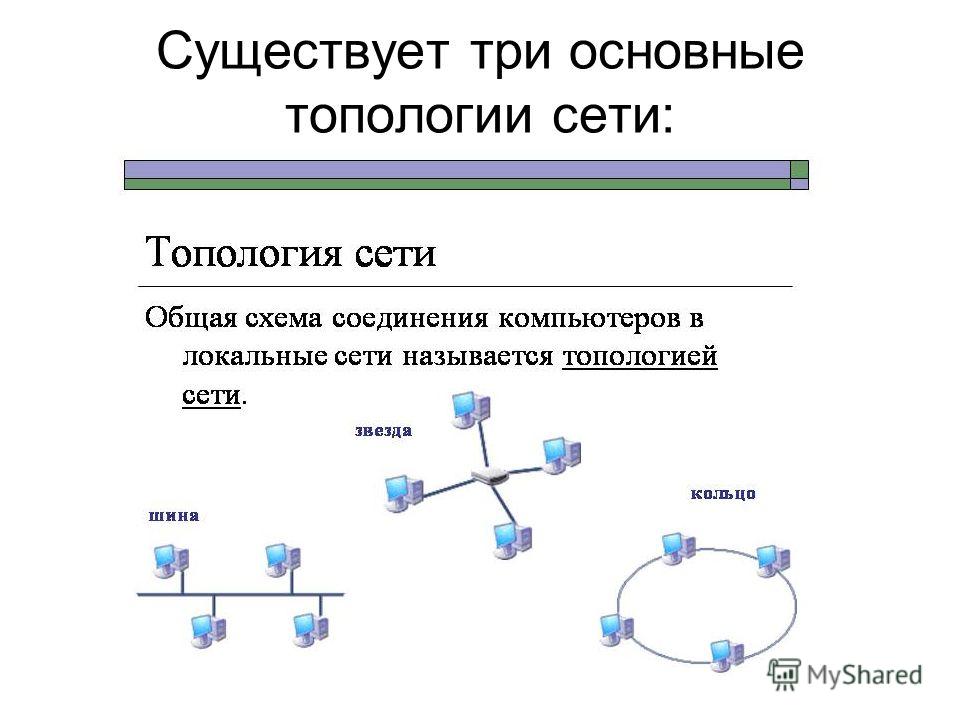

Наиболее распространенными топологиями сетей являются:

Ø Шинная топология;

Ø Топология «звезда»;

Ø Кольцевая топология.


Топология типа «линейная шина»

Соединение компьютеров между собой, когда кабель проходит от одного компьютера к другому, последовательно соединяя компьютеры и периферийные устройства между собой (как показано на рис.1), называется линейной шиной.



Рис. 1. Шинная топология

Информация по шине передается на все ПК сети, но принимает ее только тот ПК, для которого эта информация предназначена.

Топология типа «кольцо»

Топология типа «кольцо» подразумевает соединение компьютеров сети замкнутой кривой – каналом передающей среды. Выход одного узла сети соединяется со входом другого. Информация по замкнутому контуру передается от ПК к ПК. На сравнительно небольшом пространстве такая топология преимущественна, хотя выход из строя одного из компьютеров «кольца» нарушает целостность сети.

Прикольцевой топологии данные передаются от одного компьютера другому по эстафете (рис. 2). Если некоторый компьютер получает данные, предназначенные не ему, он передает их дальше по кольцу. Адресат предназначенные Рис. 2. Кольцевая топология

ему данные никуда не передает.



Топология типа «звезда»

Вариант соединения когда к каждому компьютеру подходит отдельный кабель, из одного центрального узла, называется конфигурацией типа «звезда».

В случаетопологии «звезда» каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к центральному узлу (рис. 3). Топология «звезда» может быть либо активной, либо пассивной.

Топология «активная звезда» содержит один центральный узел (более мощный компьютер, сервер), к которому присоединяются все остальные узлы сети (менее мощные периферийные компьютеры). При такой конфигурации сервер может представлять свои ресурсы периферийным компьютерам, либо управлять распределением ресурсов при обмене данными между компьютерами сети - выполнять роль маршрутизатора.

Топология «пассивная звезда» в качестве центрального узла использует сетевое устройство – концентратор (хаб, hab) или коммутатор (свитч, switch), с помощью которого все абоненты сети связаны в единую сеть и которое обеспечивает только обмен данными между компьютерами.

Если компьютеров больше, чем соединительных гнезд (портов) в коммутаторе, то используют несколько коммутаторов, объединенных между собой. Все соединения производятся кабелем типа «витая пара».




Рис. 3. Топология типа «звезда»

Топология «звезда» является наиболее распространенной в настоящее время.
