Каждый мужчина в душе – непревзойденный мастер. Поэтому нет ничего удивительного, что сегодня все больше людей начинает обустраивать свои владения своими же руками. К такому обустройству можно отнести и обустройство въезда на свой участок.

Наиболее приемлемым вариантом является установка откатных, а не распашных ворот, поскольку такая конструкция значительно экономит площадь, необходимую для движения полотна ворот.

Многие идут еще дальше и решают сами автоматизировать процесс открывания-закрывания ворот.

Таких Дедалов можно разделить на две группы:

  1. Первые используют уже готовые комплектующие автоматических откатных ворот и монтируют их самостоятельно.
  2. Вторые идут дальше в понимании определения «автоматика для откатных ворот созданная своими умелыми руками» и сами изготавливают необходимы блоки автоматической системы открывания ворот из подручных агрегатов.

Экономия на монтаже

Тем, кто решил не экономить до немыслимых приделов и не мучитьcя изобретением давно уже существующих инженерных решений, а решил приобрести набор существующих агрегатов систем автоматического открытия ворот и смонтировать их самостоятельно можно посоветовать обратить внимание на следующие моменты:

  • мощность двигателя должна соответствовать такому параметру, как вес ворот мощность привода должна соответствовать весу ваших ворот (чем тяжелей ворота, тем мощней привод). При этом достаточно помнить, что маломощный мотор в 300 Вт достаточен для передвижения ворот весом в 800 Кг;
  • автоматика также выбирается также в зависимости от часто использования. Если предполагается не более 10 открытий-закрытий в день – то достаточно бытовой автоматики;
  • тип блока управления может быть внешним или встроенным. Это, по большому счету, зависит от ваших предпочтений;
  • электромеханический привод. Приобретая обратите внимание, из чего изготовлены шестерни редуктора. Не стоит покупать те, где используются шестерни из пластмассы. Если вы планируете использовать свою конструкцию несколько лет - покупайте агрегат, в котором работают шестерни из стали;
  • для подачи команд нужно будет приобрести брелок дистанционного управления. Выбор зависит от того расстояния, с которого вы хотите управлять вашими воротами;
  • следующим приобретением станет приемная антенна, как правило 433,92 Mgz;
  • фотоэлементы безопасности, они предотвратят закрытие ворот в том случае, если в проеме ворот находится ваш автомобиль ли вы сами;
  • для передачи вращения ведущей шестерни на двигателе на движущуюся створку ворот нужно будет приобрести зубчатую рейку;

Трансформирование вращательного движения вала в поступательное полотна ворот при помощи зубчатой рейки

  • по желанию можно установить сигнальную лампу, которая будет сигнализировать о режиме работы автоматики;
  • для разблокировки редуктора нужно приобрести специальный ключ. Приобретя все вышеперечисленное останется только смонтировать вышеназванное согласно инструкции сборки, которых немалое количество в интернете;

В выборе комплектующих не стоит ориентироваться на дешевизну систем автоматического отката ворот. Как правило, они работают сносно в том случае, когда их монтируют специалисты. И главное –гарантом качественной долговременной работы будете выступать вы сами и ремонт будете производить за свой счет, хотя вашей вины в поломке и не будет

Двигатель шуроповерта для откатных ворот

Некоторые Самоделкины комплектуют свои индивидуальные автоматические системы открытия ворот из агрегатов, которые в повседневной жизни используются совсем по другому назначению.

Электродвигатель. Применяются самые разнообразные – от электродвигателей для инвалидных колясок на электроходу до двигателей от стиральных машинок. На одном из форумов мне повстречалось описание автоматических откатных ворот, автор которого использовал в качестве двигателя электродвигатель от сетевого шуроповерта – его мощности достаточно для обеспечения движения ворот из профнастила размером 6х3 м.

Таким образом, главный критерий отбора – двигатель просто оказался под рукой в нужном месте и в нужное время, при этом способен тянуть конструкцию, которую хозяин соорудил из швеллеров, уголков, труб и профильного полотна.

Для мастера сгодится и такой, главное - чтоб крутился

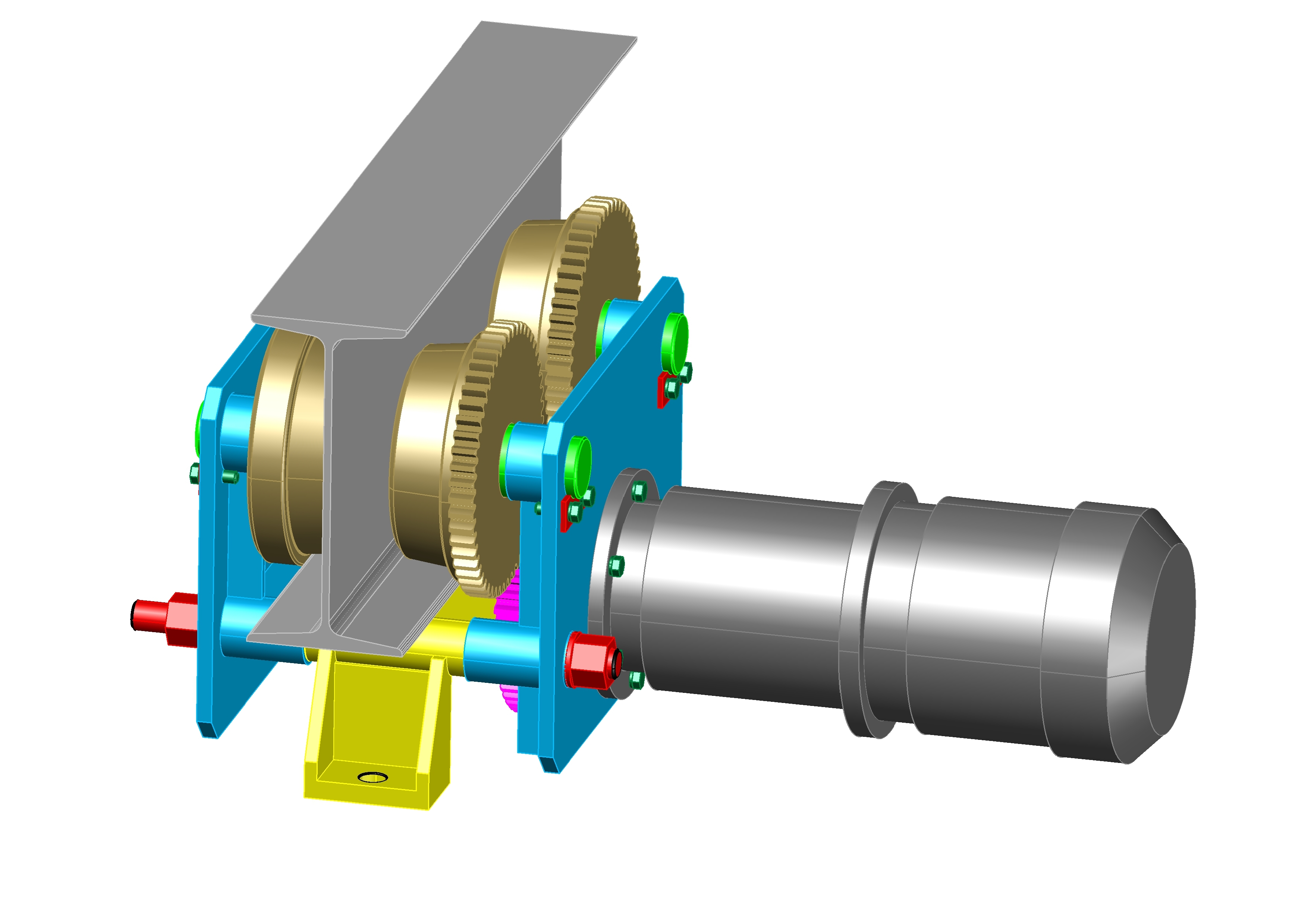

Редуктор на двигатель подбирается исходя, в принципе, из тех же критериев, главное, чтобы скорость вращения шестерни на вале обеспечивала плавное движение полотна ворот.

Большинство мастеров-любителей, самостоятельно осуществляющих изготовление автоматики на раздвижные ворота отказывается от использования зубчатых реек в качестве элемента преобразующего вращательного движения вала в поступательное полотна ворот. Вместо нею применяется велосипедная цепь или цепь на распредвал «Жигулей». Необходимая длина создается путем склепывания нескольких цепей в одну.

На приведенной фотографии хорошо видно, как монтируется цепь, чтобы обеспечить плотное натяжение и четкое совпадение с зубьями шестерни.

Обеспечение поступательного движения полотна ворот

Существует и другая схема с использованием цепи. В блоке преобразования цепи последовательно монтируется три шестерни таким образом, чтобы нижний срез двух крайних шестерен находился вровень с верхним срезом центральной, которая укреплена на валу редуктора. Цепь заводится через верхний срез первой шестерни, пропускается под нижними зубьями центральной и выводится поверх зубьев третьей шестерни.

Один конец цепи закрепляется на соответствующем упоре, приваренном к краю ворот намертво, а другой крепится на противоположной стороне полотна при помощи натяжного болта. Поскольку такая цепь может быть склепана из обрывков уже пришедших в негодность, стоимость этой комплектующей начинает стремиться к стоимости бутылки…

Для передачи сигналов управления используется автомобильная сигнализация с ее адаптированием по напряжению и току к имеющемся в собираемой системе, как правило это обычное сетевое напряжение.

  • Автоматика для профильных откатных ворот созданная своими руками будет служить долго, если вы соблюдёте некоторые правила.
  • Если вы хотите, чтобы ваш редуктор служил много лет, не используйте шестерни из пластмассы.
  • Использование внешних коаксиальных кабелей намного увеличит дистанцию действия брелка-передатчика.
  • Если вы решили использовать автомобильную сигнализацию – не стоит стараться с целью экономии доукомплектовать ее пультом от переключения светильника, завалявшимся в кладовке.

И тем и другим. Общие рекомендации

Какой бы путь вы не избрали в путешествии под названием «автоматика для откатных ворот своими руками», не выбирайте краеугольным камнем количество денег, которые нужно затратить, чтобы воплотить в жизнь вашу задумку.

Если сегодня средств не хватает – лучше подождите или проконсультируйтесь с специалистами. Не забывайте – за дешевизной и торопливостью часто скрывается ненадежность.
