Автор Сообщение

SACHO

Участник
Сообщения: 41

Видеопроцесор TA8808BN меняется на TA8759BN без переделок. ТА 8808 нет СЕКАМ а у второго есть. улыбка

Светослав

Участник
Сообщения: 374

AN17823 = AN7523
AN17827A = TDA2822 шасси Beko E1 Схема в обменнике.

pveaceslav

Новичок
Сообщения: 12

Микросхему памяти MDA2062,при отсутствии,можно заменить на An2062,только нужно удалить (не подключать) 2 заднии ножки,по одной с каждой стороны

Caша

Участник
Сообщения: 926

PHILIPS шасси 2B : проц управления MAB8441P T056 заменил на MAB8441P T007 без каких-либо переделок.
BEKO шасси 12.8 : STV2249C заменил на STV2248H - все ОК.
NOKIA шасси FX : MSP3410B-PP-F7 ITT заменил на MSP3400C-PP-C6 ITT (обе DIP-64) - звук с эфира есть (NICAM пропал), вход-выход звука на SCART работает.
UNIVERSUM шасси 11AK28 : MSP3410D C5 MICRONAS заменил на MSP3400C-PP-C6 ITT (обе DIP-64) - звука с эфира нет, со SCART1 и SCART2 звук есть.
SHARP шасси CA10 : MSP3400C-PP-C6 ITT заменил на MSP3410D C5 MICRONAS (обе DIP-64) - звук есть и с эфира и с двух СКАРТов.

L-servise

Гость 91.195..

[quote="Дима"]Микросхемы AN5192K, AN5192K-A, AN5192K-AP заменяются микросхемой AN5192K-B. При этом:
- конденсатор C151 (10000pF) заменить на 3300 pF;:
- резистор R157 (560kOm) соединяющий выв.37 на +9V - удалить.:
Замена не проходит!!! ПРОВЕРЕНО!!!

KAP1

Участник
Сообщения: 154

ТВ РУбин 55М10 Стояла микросхема с наклееной бумажкой NTDA9381C323A вторая строка 051118 6#
поставил TDA9381PS/N2/1I0721 пошла 1в 1 без проблем.

Sergej

monitor.net.ru
monitor.net.ru
Сообщения: 3236 SACHO писал: Видеопроцесор TA8808BN меняется на TA8759BN без переделок....? ТА 8808 нет СЕКАМ а у второго есть. улыбка И без контуров есть Sekam? шок

JUDI71

Хочу прозвище!
Сообщения: 673

TOSHIBA S3E 21CSZ2R
блок питания заменил STR-G8656/на -G5653 работает
ставил STR-G 6653 ,на выходе питания упало

emer6

Участник
Сообщения: 87

В телевизоре ERRISON-2503 коммутатор LA7952 заменён на LA7956

Logines

Гость 79.122..

Кадровая TDA4863AJ меняется на TDA4865AJ и наоборот.

Caша

Участник
Сообщения: 926

dvdok писал: TV JVC AV-21A10.
Процессор MN1873287JE заменил на MN1873287JZ .
Все работает , только VOL+ / VOL - поменялись местами.
После данной замены никакие настройки не сохраняются в памяти.Необходимо залить в EEPROM прошивку от ТВ , в котором применялся MN1873287JZ , например AV-2113EE (есть в базе прошивок МОНИТОРа). Процедура инициализации не помогала.

Пантелеймон

Участник
Сообщения: 3356

Видеопроцессор TDA8374C меняется на TDA8375 - проверено на шасси PHILIPS L7.2E (только в PALe) при этом пришлось в сервиссе увеличить размер по вертикали.

WarMaker

Гость 81.20..

Очень долго искал полный аналог микросхемы памяти: маркировка на корпусе S2913C.
По началу ничего не мог записать в первую половину памяти. Полностью подходит описание на микросхему: S-29131A (CMOS SERIAL E2PROM S-29XX1A Series, контора Seiko Instruments Inc., размер памяти: 1024 бит). За защиту отвечает 6 нога (корпус DIP-8). Надо подать питание, чтоб разблокировать. Можно спокойно менять на любую подходящую из серии 93.
Микруха стоит в частотном преобразователе OMRON SYSDRIVE 3G3SV.
Удачи.

Sergej

monitor.net.ru
monitor.net.ru
Сообщения: 3236 VPC3210a-ps-d4 меняется на VPC3210A-PS-F7 с обновлением софта от версии 3.0 - L1871 (Bestellnummer 349-25888.335 - верно для Loeve Q4000), по информации производителя.
VPC3210A-PS-F7 без доработок меняется на VPC3210A-G10, личный опыт

AVlad76

Участник
Сообщения: 83

Микросхему усилителя TB2926HQ =заменил без всяких переделок на = TDA7385
Использовал в а\м JVC KD-G347 улыбка

BOBI

Участник
Сообщения: 1457

Звуковой процессор MSP3410G B8 V3 (Samsung CZ-28D83N ch. S56A) меняется без проблем на MSP3410D C5

БАРК

Участник
Сообщения: 197

Процессор MICRONAS VCT49XYFPYC7, наклейка T-GRPEA-1016 (Samsung, шасси KS7A) один-в-один меняется на VCT49X3FPYF1, наклейка T-ETPASF-1002 (Samsung, шасси KS7A).
После замены в сервисном меню добавляются опции PIP, в OSD возле номера канала добавляется антенна - индикатор уровня сигнала на входе ТВ.

JUDI71

Хочу прозвище!
Сообщения: 673

LG шасси мс049A заменил кадр TDA4863A на LA 78040 (STV9302) согласно pdf cхеме ,возбуд устранил поставив 220пф размеры в норме улыбка




sergeih

Участник
Сообщения: 2005

STR-W6765 (110 ватт) меняется на STR-W6754 (100 ватт) или STR-W6756 (140 ватт)
ВНИМАНИЕ ! STR-W6756 не меняется ни на одну из выше упомянутых, т.к. те слишком маломощные

remonter1

Участник
Сообщения: 42

CTV222S-PRC1-2A заменен без доработки на INA84C641NS/162

sergeih

Участник
Сообщения: 2005

LB1645N - GL7445 - BA6209

KRAB

monitor.net.ru
monitor.net.ru
Сообщения: 14346 vas063 писал: кадровая микросхема AN5539, нарынке унас найти неудалось
ric писал: LA7840 один в один.Только дырку в радиаторе придется сверлить по средине
vas063 писал: LA7840 поставил все внорме спасибо за информацию
http://monitor.net.ru/forum/viewtopic.php?t=308266

envil

Участник
Сообщения: 48

STV9378 меняется на STV9379

фунтиций

Участник
Сообщения: 212

Процессор TMP47C433AN 3849 меняется на TMP47C433AN 3848. Память на обеих: TC89101P.

spshah

Участник
Сообщения: 642

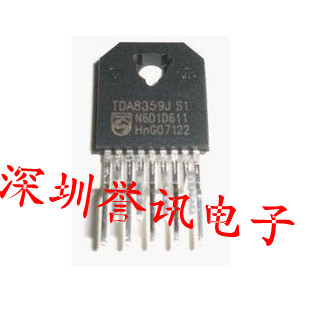

TDA8357J = TDA8359J (мощнее)

Droon

Гость 77.108..

В БП LCD монитора дефицитная 1M0565R (KA1M0565RTU) заменяется один в один на KA5M0365R (корпус TO220F-4L), проверено, 3 сутки - полет нормальный улыбка

emer6

Участник
Сообщения: 87

В телевизоре Vestel-VR2113(шасси PAEX185) заменена УНЧ TDA7267A на TDA7056B.
TDA7056B закреплена на небольшом теплоотводе(на плате есть отверстия под крепление радиатора) и соединена проволочными перемычками с соответствующими выводами
TDA7267A.( TDA7056B. 2вывод-+15в, 3-вход, 4,7- общий, 6,8-на динамики, 5-через 2,2мкф на общий). Вероятная причина неисправности УНЧ- транзистор БП V511(A1015).
Заменить на А1013,А966 и установить по +15 вольт защитный стабилитрон на 16 вольт.
Около микросхемы есть установочные отверстия.


  Tda7056B.JPG  26,63 КБ  Скачано: 1930 раз(а)

Nikolae

Предупреждений: 1
Предупреждений: 1
Сообщения: 2624 Замена TPA3008D2 на TPA3004D2
УНЧ стерео,работающий в режиме класса D.
В ORION LCD2712 вышла со строя TPA3008D2,купить которую на сей день оказалось негде.При установке вместо неё TDA3004D2 необходимо соединить между собой выводы 7 и 8,установить с точки их соединения резистор 100к на вывод 11 и удалить диод с вывода 11 на схему управления shutdown.
TPA3002D2,вероятно,заработал бы без переделок,но купить тоже негде.
Попытки установить классический УНЧ не привели к успеху из за трудноустранимого возбуждения.

KRAB

monitor.net.ru
monitor.net.ru
Сообщения: 14346 Signum писал: STV9326. Не могу найти. Чем можно безболезненно заменить?
Signum писал: Подошла TDA8172 (тел. LG29FU3RNX). Вносить изменения в монтаж исхему не надо.
Оригинал темы: http://monitor.net.ru/forum/viewtopic.php?t=313270

киев

Прислонившийся
Сообщения: 696

Записочки (мои и не только) помогающие в работе.
  аналоги.rar  118,41 КБ  Скачано: 9188 раз(а)

1001

Участник
Сообщения: 291

Микросхема видеоусилителя STV5108 полностью аналогична TEA5101B.

KRAB

monitor.net.ru
monitor.net.ru
Сообщения: 14346
