В помощь проектировщику

Шрифты ГОСТ в формате.ttf для проектной документации

Скачать в архиве

Форматы страниц А1...А4 для проектной документации

Скачать в архиве

Условные обозначения элементов

Скачать в архиве

Шаблон ПЗ в формате .doc

Скачать в архиве ВЭРС-ПК

Схема внешних соединений прибора ВЭРС-ПК1(ТМ) - 01

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК1(ТМ) - 01 версия 2

 Скачать в архиве

Схема внешних соединений приборов ВЭРС-ПК2/4/8 - 02

Открыть изображение Скачать в архиве

Схема внешних соединений приборов ВЭРС-ПК16/24-02

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК2

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК4

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК8

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК2/4/8 версия 2

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК2/4/8 версия 3

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК16/24

Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК16/24 версия 2

Открыть изображение Скачать в архиве Схема внешних соединений прибора ВЭРС-ПК16/24 версия 3.1 Открыть изображение Скачать в архиве

Схема внешних соединений прибора ВЭРС-ПК24ММ

Открыть изображение Скачать в архиве

Схема подключения ДИП к приборам ВЭРС-ПК сработка по двум извещателям с   перезапросом

Открыть изображение Скачать в архиве

Схема подключения ИПР-И к прибору ВЭРС-ПК

 Скачать в архиве

Подключение внешнего резервированного источника питания (РИП) к приборам ВЭРС-ПКхх-02

Открыть изображение Скачать в архиве

Подключение внешнего резервированного источника питания (РИП) к приборам ВЭРС-ПКхх

Открыть изображение Скачать в архиве

Схема подключения ИПДЛ-Д-II/4P к приборам ВЭРС-ПК

Открыть изображение Скачать в архиве

Схема подключения ИПДЛ-52 к приборам ВЭРС-ПК

Открыть изображение Скачать в архиве

Схема подключения извещателей ИО309-19 (ИКАР-4) к приборам ВЭРС-ПКхх-02

Открыть изображение Скачать в архиве

Схема подключения двух приборов ВЭРС-ПК на одну линию оповещения

Открыть изображение Скачать в архиве

Схема подключения двух приборов ВЭРС-ПК для односторонней передачи извещений "Пожар" и "Тревога"

Открыть изображение Скачать в архиве

Схема подключения "Пульсар 1-01Н" к приборам ВЭРС-ПК

Открыть изображение Скачать в архиве

Схема подключения речевого оповещателя"Соната-М" к приборам ВЭРС-ПК

 Скачать в архиве ВЭРС-ПК ТРИО

Схема внешних соединений приборов ВЭРС-ПК 2/4/8-02 ТРИО

Открыть изображение Скачать в архиве

Вид на клеммы и разъемы для внешних подключений модуля МАД

Открыть изображение Скачать в архиве

Схема внешних соединений приборов ВЭРС-ПК 2/4/8 ТРИО версия 3

Открыть изображение Скачать в архиве Вереск-СПТ

Схема внешних соединений ОПТ

Открыть изображение Скачать в архиве

 Схема подключения модуля МЦП

 Скачать в архиве

 Схема внешних соединений ППД

Открыть изображение Скачать в архиве

 Схема внешних соединений ПЦУ

Открыть изображение Скачать в архиве Схема внешних соединений ВЭРС-РНП4-01 Открыть изображение Скачать в архиве ВЭРС-ППУ    Схема внешних соединений прибора ВЭРС-ППУ Открыть изображение Скачать в архиве ВЭРС-ПУ    Схема внешних соединений прибора ВЭРС-ПУ версия 3 Открыть изображение Скачать в архиве  Подключение внеших модулей на шину RS-485 №1 ВЭРС-ПУ версия 3 Открыть изображение Скачать в архиве  Подключение ВЭРС-РНП-01 к прибору ВЭРС-ПУ версия 3 Открыть изображение Скачать в архиве

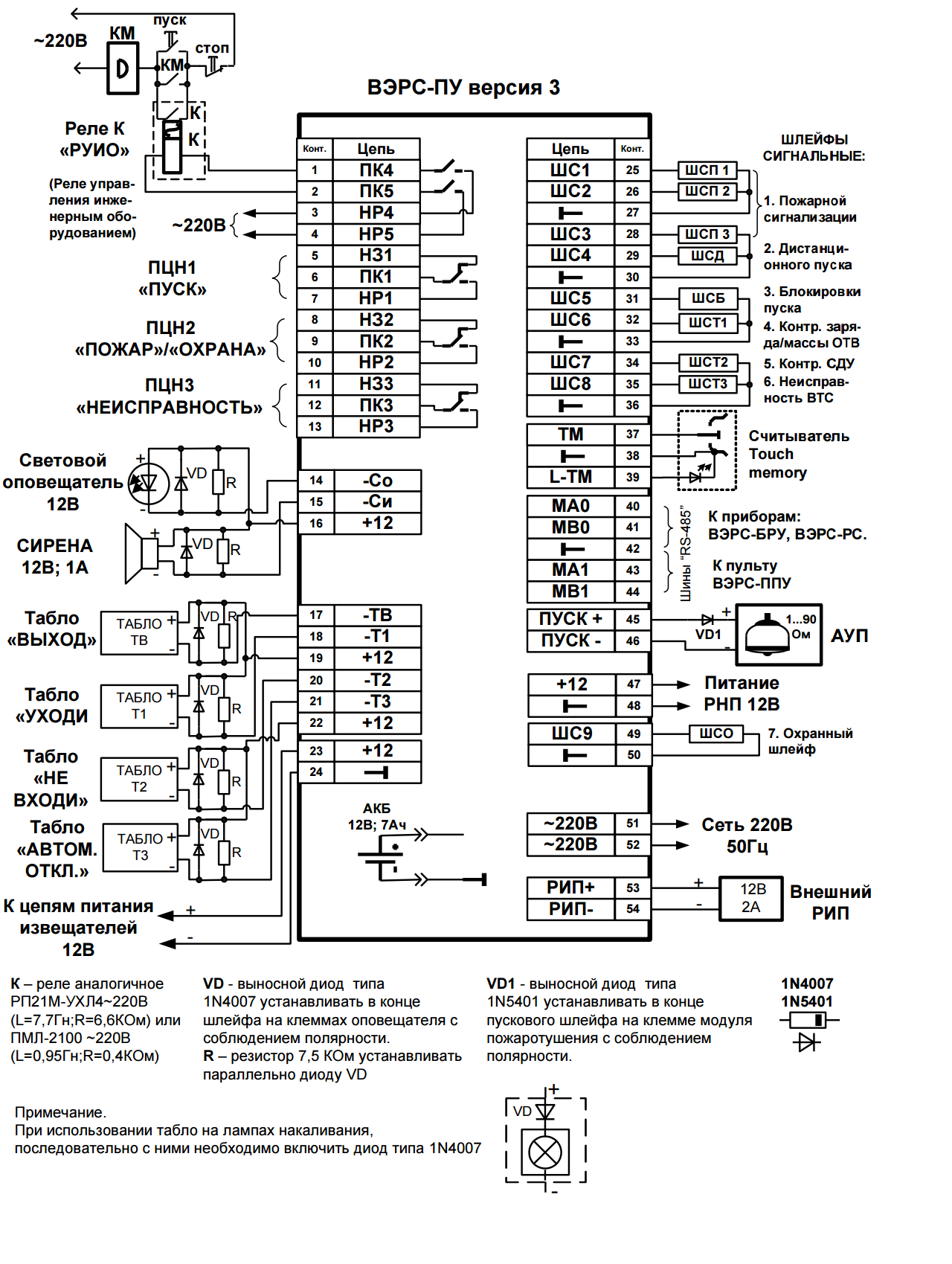

 Схема внешних соединений прибора ВЭРС-ПУ версия 2

Открыть изображение Скачать в архиве

 Схема внешних соединений ВЭРС-РНП-01

Открыть изображение Скачать в архиве ВЭРС-АСД

 Схема внешних соединений МОУ

Открыть изображение Скачать в архиве

 Схема внешних соединений МИП

Открыть изображение Скачать в архиве

 Схема внешних соединений МТЭ

Открыть изображение Скачать в архиве

 Схема внешних соединений ИЭМ-1, ИЭМ1-01

Открыть изображение Скачать в архиве

 Схема внешних соединений ИЭМ-1-02, ИЭМ-1-03

Открыть изображение Скачать в архиве

 Схема внешних соединений МИРУ

Открыть изображение Скачать в архиве

 Схема внешних соединений ММТ

Открыть изображение Скачать в архиве

 Схема системного блока

Открыть изображение Скачать в архиве

 Схема подключения клапанов ДУ в ИЭМ

Открыть изображение Скачать в архиве  Схема внешних соединений МИП(У) Открыть изображение Скачать в архиве  Схема подключения блока питания для ВЭРС-АСД(У) Открыть изображение Скачать в архиве ВЭРС-РИТМ    Схема внешних соединений прибора РИТМ Открыть изображение Скачать в архиве

 Допустимые схемы подключения ШСУ

Открыть изображение Скачать в архиве  Примеры схем подключения АС Открыть изображение Скачать в архиве Примеры организации системы речевого оповещения с использованием РИТМ-2А Открыть изображение Скачать в архиве ВЭРС-СКД

 Схема внешних соединений прибора ВЭРС-СКД

Открыть изображение Скачать в архиве
