Обычная сливная яма — сооружение примитивное. Обычно она нуждается в регулярной откачке нечистот, да и не аппетитные ароматы, исходящие от этого сооружения, доставляют множество неудобств. Существенно улучшить ситуацию позволит выгребная яма с переливом.

Сделать такую канализацию немного сложнее, но работает она в несколько раз эффективнее.

Содержание статьи:

Принцип действия и устройство

Конструкция простейшей выгребной ямы с переливным колодцем включает два объекта, соединенных между собой отрезком трубы.

Первый представляет собой крупногабаритную герметичную емкость, сооружаемую по принципу накопительного резервуара с непроницаемыми стенками и дном.

Схема канализационного сооружения с переливом

Выгребную яму с переливом устраивают для повышения степени очистки стоков, что дает возможность частично сбрасывать их в грунт, поля фильтрации, в канализационные канавы или сточные водоемы (+)

Вторую часть конструкции устраивают точно так же, как и фильтрующий вариант канализационного колодца. Это значит, что у него нет непроницаемого монолитного дна.  Вместо сплошной бетонной плиты в зоне устройства условного дна сооружается своеобразный фильтр мощностью от 1 м и более. Фильтр выполняют в виде засыпки из материалов с высокими фильтрационными свойствами: щебня, шлака, гравия и/или песка.

Стены можно сделать и сплошными, и с отверстиями, чтобы повысить скорость удаления переработанных стоков из фильтрующего колодца, иначе называемого поглотительным.

Конструкция выгребной ямы с переливом

Простейшая конструкция выгребной ямы с переливным отсеком включает две части, первая из которых служит накопительным резервуаром, вторая — поглотительным колодцем

Соединяют выгребной накопитель и фильтрующий колодец переливом — трубкой, расположенной под наклоном в сторону поглотителя. Глубина ее заложения зависит от климатических данных региона, т.е. как и любой проложенный в земле трубопровод перелив должен находиться ниже уровня сезонного промерзания грунта.

К накопителю подводят канализационную трубу, по которой сточные воды будут поступать из внутренней канализации в накопительный резервуар.

Схема выгребной ямы с переливом

На схеме подробно представлен принцип устройства выгребной ямы с переливным отделом. Труба, соединяющая секции сооружения, должна располагаться на правильной высоте и с небольшим уклоном (+)

Над выгребной ямой устраивают перекрытие с люком, предназначенным для откачки содержимого. Вентиляционную трубу монтируют таким образом, чтобы нижний край был выше горизонта стоков при любой степени наполнения. Второй конец трубы выводится на поверхность. Для выгреба с одним фильтрующим колодцем можно соорудить только один вентиляционный канал, но лучше оснастить собственной вентиляцией каждый отсек простейшего очистного сооружения.

Такая конструкция позволяет сделать процесс переработки стоков более эффективным и быстрым. Сначала все отходы поступают в первую герметичную камеру. Здесь они накапливаются и разлагаются под влиянием бактерий. Постепенно отходов становится больше, уровень жидкости в камере повышается и достигает перелива.

Принцип действия выгребной ямы с переливом

По мере заполнения накопительного резервуара отстоявшийся и частично очищенный бактериями излишек по вмонтированному в ее стенку патрубку переливается в следующий колодец

Нерастворимая часть стоков оседает на дне, а частично осветленная с участием бактерий и отстоявшаяся жидкая составляющая по мере наполнения достигает уровня установки перелива и самотеком перемещается в поглотительный колодец, в котором происходит доочистка канализационной массы.

В фильтрующем колодце стоки проходят через дренажный слой и поступают в грунт, еще раз дополнительно очищаясь через естественный земляной фильтр. А твердые отходы в виде илистых отложений скапливаются в герметичном отсеке выгребной ямы, из которой в последствии извлекаются и при желании хозяев используются в качестве исходного материала для приготовления компоста.

Зачем нужны такие сложности, ведь проще откачать канализационную массу из выгребной ямы и таким образом избавиться от нее? Наличие двух контейнеров существенно увеличивает размеры канализации, часть стоков после прохождения естественной очистки переводится в грунт, благодаря чему число вызовов ассенизаторов ощутимо сокращается.

Выгребная яма с переливом из трех частей

Увеличение числа канализационных колодцев позволяет принимать и перерабатывать больше стоков и повышает качество очистки

При увеличении количества переливных колодцев схема несколько усложняется. Однако так увеличивается срок от поступления отходов в емкость до перемещения жидкого компонента в грунт. Это позволяет улучшить качество переработки стоков и сделать их более безопасными для окружающей среды.

Практика показывает, что очистное сооружение из двух и более колодцев издает значительно меньше неприятных запахов, чем обычный вариант такого рода конструкции. Обычно запахов либо нет, либо они незначительны. Улучшить ситуацию с переработкой канализационной массы и устранением запахов поможет использование специальных бактерий.

Неприятные хлюпающие звуки, которые издает переполненная выгребная яма, в конструкции с переливом отсутствуют. Владельцам такого сооружения обычно не приходится экономить канализационный ресурс. Они могут спокойно пользоваться водой, не беспокоясь о переполнении своей канализации.

Место расположения выгребной ямы с переливом

Локальную канализацию желательно расположить так, чтобы она не мешала передвижению по участку и был обеспечен доступ для опорожнения и обслуживания при необходимости

Цифры и основные нормативы

Перед началом строительных работ следует выбрать подходящее место для ямы с переливом. Нормативы удаленности сооружения от других объектов на участке примерно такие же, как и для обычной выгребной ямы, поскольку проблема загрязнения грунтовых вод все еще остается актуальной.

Следует также учесть характеристики грунта на участке. Чем выше проницаемость грунта, тем большим должно быть расстояние, отделяющее двухкамерную выгребную яму от прочих строений. В зависимости от типа почвы рекомендуется расположить канализационное сооружение на расстоянии от жилого дома:

  • не менее 15 м — для песчаных, щебенистых, галечниковых и гравийных грунтов;
  • не менее 10 метров — для супесей.

Выгребные ямы с переливным эффектом устраивают только на грунтах с высокими фильтрационными качествами. Если в основании поглотительного сооружения предположительно будет глинистая, скальная или полускальная порода, от устройства очистного сооружения подобной конструкции придется отказаться.

Грунт для устройства выгребной ямы с переливом

Сооружение выгреба с переливным колодцем допускается на грунтах с хорошей фильтрационной способностью. Сброс очищенных стоков в скальные и глинистые породы невозможен (+)

Солидным должно быть пространство, разделяющее источник питьевой воды и канализацию:

  • не менее 50 м — для песков;
  • не менее 30 метров — для супесей.

Поскольку создание конструкции, состоящей из двух камер, отнимает больше времени и сил, чем при возведении обычной выгребной ямы, не имеет смысла делать сооружение малого объема. Минимальная рекомендованная вместительность конструкции — 2 куб. метра. Такие параметры обеспечивают пропускную способность канализации в пределах 0,2-0,5 куб. м/ч.

При проектировании конструкции также рекомендуется учитывать некоторые параметры. Например, оптимальным расстоянием между камерами выгребной ямы считается один метр. Хотя существуют и сооружения, в которых камеры разделены просто толстой стеной. В этой смежной стене и устроено отверстие для перелива. Но такой вариант считается менее эффективным.

Переливу рекомендуется придать стандартный для канализационных трубопроводов уклон, чтобы облегчить перемещение жидких стоков в фильтрующий колодец. Канализационную трубу, ведущую из дома, располагают под аналогичным наклоном — достаточно 1,5 см высоты на каждый метр трубы.

Если канализация устроена правильно, с ней не возникнет никаких проблем. Все же рекомендуется регулярно проверять уровень наполнения сооружения. Если внутри сооружения установлены фильтры, их состояние следует контролировать не реже одного раза в месяц.

Выбирая место для выгребной ямы, необходимо обеспечить подъездные пути для специальной техники. Если такая возможность отсутствует, при монтаже канализации придется вручную выполнять объемные земляные работы по рытью котлована. Еще более сложной и совсем неприятной может оказаться процедура ручной очистки накопителя от отходов человеческой жизнедеятельности.

Конструкция из трех камер

Если габариты загородных владений позволяют, лучше сделать не две, а три переливных колодца для очистки стоков из одной выгребной ямы. Все эти отделы, конечно, соединяют переливом. При этом расстояние между камерами можно сделать меньше — всего 70 см. Рекомендуется, чтобы размер каждой камеры, например, диаметр бетонных колец, был не менее одного метра.

Трехкамерная выгребная яма

При желании можно устроить выгребную яму из трех и более частей. Фильтрующее дно должно быть только у последней секция сооружения, а две первые следует сделать герметичными

Первые два колодца предназначены для переработки стоков, а последний — для фильтрации прошедшей две степени очистки жидкой составляющей канализационной массы. Его дно и/или стены делают проницаемыми, как и при сооружении двухкамерной канализации.

Прошедшие очистку стоки могут перераспределяться не только в нижележащие слои, но и сбрасываться в канализационные канавы или неэксплуатируемые водоемы. Стоки из очистного сооружения могут транспортироваться в поля фильтрации по дренам — трубам с отверстиями для выпуска доочищенной жидкой составляющей.

Дрены закладывают в осадочных несвязных грунтах разной плотности, желательно без прослоек суглинка. Система дрен сооружается на глубине, отметка которой ниже уровня промерзания грунта на реальную толщину трубы. Дрены укутывают слоем геотекстиля, а затем засыпают щебнем или гравием с песчаным заполнителем.

Наличие трех камер увеличивает объем канализации и заметно улучшает переработку стоков. Полученную на выходе жидкость можно использовать для различных технических нужд, обычно, для полива.

Галерея изображений

Фото из

Рытье котлована для ямы с переливом

Шаг 1: Для сооружения выгребной ямы с переливом разрабатываем котлован. Размер котлована должен учитывать габариты канализационного объекта и удобство работы

Устройство песчаной подушки

Шаг 2: Дно котлована заполняется слоем песка мощностью 15 - 20 см. Песчаную подушку тщательно трамбуем, предварительно увлажнив водой

Сооружение опалубки для заливки стенок ямы

Шаг 3: Согласно заранее сделанному проекту сооружаем опалубку. Внутри ограждений, обозначающих контуры будущих стен, ставим арматуру в виде сетки из горизонтальных и вертикальных прутков

Заливка бетона в построенную опалубку

Шаг 4: Перед заливкой бетона в яму вводим канализационные трубы, в перегородки между отсеками устанавливаем гильзы на запроектированной высоте и заливаем бетон

Демонтаж опалубки после набора прочности стенами

Шаг 5: Через 28 суток залитый в опалубку бетон приобретет прочность, необходимую для проведения дальнейших работ. Спустя этот период снимаем опалубку

Устройство опалубки для заливки перекрытия

Шаг 6: Строим опалубку для заливки перекрытия поверх выгребной ямы с переливом. Над каждым отсеком устанавливаем люк

Заливка железобетонной плиты перекрытия

Шаг 7: Настилаем на дощатое дно опалубки, сооруженной для перекрытия, полиэтилен. Заливаем поверх него бетон слоем примерно 5-7 см, укладываем арматурную сетку и снова заливаем 5 см бетона

Обустройство площадки вокруг выгребной ямы

Шаг 8: Минимум через 14 дней, лучше через 28, засыпаем бетонное перекрытие почвенно-растительным слоем и вводим объект в эксплуатацию. Желательно вокруг ямы построить ограждение

Рытье котлована для ямы с переливом

Рытье котлована для ямы с переливом

Устройство песчаной подушки

Устройство песчаной подушки

Сооружение опалубки для заливки стенок ямы

Сооружение опалубки для заливки стенок ямы

Заливка бетона в построенную опалубку

Заливка бетона в построенную опалубку

Демонтаж опалубки после набора прочности стенами

Демонтаж опалубки после набора прочности стенами

Устройство опалубки для заливки перекрытия

Устройство опалубки для заливки перекрытия

Заливка железобетонной плиты перекрытия

Заливка железобетонной плиты перекрытия

Обустройство площадки вокруг выгребной ямы

Обустройство площадки вокруг выгребной ямы

Необходимые инструменты и материалы

Для изготовления двухкамерной выгребной ямы можно использовать самые разные инструменты. Разумеется, важно, чтобы они обеспечивали герметичность первому отсеку сооружения и проницаемость — второму. Самый распространенный вариант материалов для таких сооружений — бетонные кольца.

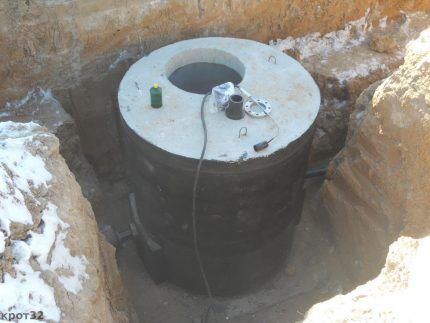

Бетонные кольца для выгребной ямы

Готовые бетонные кольца со специальными отверстиями можно использовать для того, чтобы сделать фильтрующий отсек самодельного очистного сооружения

В первой камере дно бетонируют, или кладут вниз бетонную плиту, во второй камере дно закрывают метровым слоем фильтрующего материала: щебня, гравия и/или песка. Подходит для сооружения выгребной ямы и кирпич. Дно герметичного отсека из кирпича также следует забетонировать. На этом основании выполняется кирпичная кладка.

Дно второго отдела выгребной ямы оставляют свободным и так же, как и при использовании бетонных колец, укрывают щебнем или гравием. Собственно, такой фильтрационный слой используют в любом варианте проницаемого отдела выгребной ямы. Кирпичную кладку здесь можно выполнить с просветами, чтобы сделать стены проницаемыми. Это снизит расход кирпича и время работ.

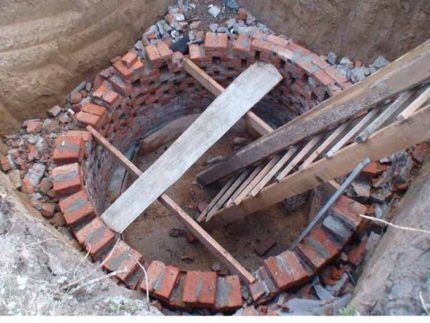

Кирпич для выгребной ямы

Кирпич — вполне подходящий материал для создания выгребной ямы с переливом. Из него можно сделать и герметичный, и проницаемый отсек сооружения

Еще один способ обустроить герметичную выгребную яму — заливка бетонным раствором. Для этого необходимо сделать обрешетку и укрепить стены сооружения с помощью арматуры. Это довольно трудоемкий и затратный способ, он используется нечасто.

Возможности создания фильтрующей части выгребной ямы более разнообразны. Сюда можно установить перфорированную пластиковую емкость или даже сделать яму из отработанных покрышек. Некоторые использовали для сооружения обоих отсеков установленные в котловане на расстоянии друг от друга большие оцинкованные емкости.

Используя для создания канализации подручные материалы, следует помнить, что они должны длительное время находится в контакте с влажной и агрессивной средой. Приемлемыми можно считать только те материалы, которые устойчивыми к таким условиям.

Порядок монтажа двухкамерной ямы

Работы по сооружению двухкамерной канализации начинают с разметки. Нужно определить место и конфигурацию обоих котлованов. Можно вырыть и один большой котлован, установить в нем емкости, а потом засыпать грунтом пространство между ними, но обычно это только увеличивает расходы и время строительных работ.

Обычно котлован роют с помощью экскаватора. Если принято решение копать вручную, используют лопату и ведро на веревке, с помощью которого вынимают землю. При использовании бетонных колец рытье котлована можно производить следующим образом: сначала в нужном месте устанавливают кольцо, затем начинают копать внутри, постепенно подрывая грунт под стенками кольца.

Галерея изображений

Фото из

Установка кольца в подготовленный котлован

Строительство переливной выгребной ямы из бетонных колец начинается с сооружения канализационной емкости путем поочередной установки колец в котлован

Сборка шахты канализационного объекта

В подготовленный заранее котлован кольца устанавливаются друг на друга с применением строительной техники или самодельной треноги с блоком в вершине

Вторая камера выгребной ямы с переливом

Первую камеру выгребной ямы с переливом сооружают с герметичным дном. У второй камеры дна нет, вместо него устраивают грунтовый фильтр из последовательно уложенных слоев песка, мелкого гравия, крупного щебня

Обеспечение герметичности объектов

Выполненные из бетонных колец шахты должны быть герметичны. Для этого перед монтажом каждого кольца торец предыдущего обрабатывают цементным раствором или герметиком, а в замковую фаску укладывают пропитанный битумом шнур

Гидроизоляция канализационного объекта

С внешней стороны камеры выгребной ямы требуется защитить от воздействия грунтовой воды: покрыть битумной мастикой или любым гидроизолирующим составом, пригодным для обработки бетона

Заполнение котлована грунтом с фильтрующей способностью

Котлован с устроенной выгребной ямой с переливом заполняется грунтом с высокой фильтрационной способностью - песком, ГПС, щебнем с песчаным заполнителем

Устройство горловины канализационных камер

Для удобства обслуживания, возможности проведения откачки и контроля за состоянием системы устанавливают горловины

Канализационные люки на территории загородного участка

К горловинам крепятся кольца канализационных люков, к которым после полного заполнения котлована присоединяют крышки

Установка кольца в подготовленный котлован

Установка кольца в подготовленный котлован

Сборка шахты канализационного объекта

Сборка шахты канализационного объекта

Вторая камера выгребной ямы с переливом

Вторая камера выгребной ямы с переливом

Обеспечение герметичности объектов

Обеспечение герметичности объектов

Гидроизоляция канализационного объекта

Гидроизоляция канализационного объекта

Заполнение котлована грунтом с фильтрующей способностью

Заполнение котлована грунтом с фильтрующей способностью

Устройство горловины канализационных камер

Устройство горловины канализационных камер

Канализационные люки на территории загородного участка

Канализационные люки на территории загородного участка

Постепенно кольцо опустится вниз по цилиндрической шахте. Этот метод особенно уместен на легких почвах, поскольку предотвращает осыпание стенок котлована. Во всех остальных случаях рекомендуется стенкам котлована придать небольшой уклон, чтобы они не осыпались и не обрушились.

После того, как котлованы будут вырыты, нужно обустроить дно, т.е. залить его бетонной стяжкой. В раствор добавляют щебень, чтобы сделать дно более прочным. Если бетонные кольца уже уложены, то бетонирование выполняют внутри круга.

Гидроизоляция выгребной ямы

Герметичную бетонную конструкцию для выгребной ямы с переливом снаружи следует обработать слоем какого-нибудь гидроизоляционного материала, например, обмазать смолой

Если в качестве герметичной камеры решено использовать пластиковую емкость, производится бетонирование основания для ее установки. Емкость опускают в котлован на застывшую бетонную плиту и аккуратно засыпают землей. По мере засыпки внутрь емкости рекомендуется постепенно наливать воду, чтобы большое количество грунта не раздавило конструкцию. Вода уравновесит внутреннее и наружное давление.

Во вторую камеру, как уже упоминалось, вместо бетонного раствора засыпают слой фильтрующего материала. Технология возведения этой части сооружения практически ничем не отличается от строительства обычного поглотительного канализационного колодца и зависит от типа материала: кирпич, покрышки, дерево и т.п.

Выгребная яма из покрышек

Поглотительный колодец самодельного септика с переливом можно выполнить из старых покрышек. Это недорогой, но не слишком долговечный способ устройства автономной канализации

Теперь необходимо подвести к первой камере ямы канализационную трубу, а также установить перелив. Трубу кладут в траншею таким образом, чтобы она находилась ниже уровня промерзания грунта. В качестве дополнительной защиты от промерзания рекомендуется использовать теплоизоляционные материалы.

Подведение канализации к выгребной яме

Канализационную трубу, ведущую к выгребной яме с переливом, укладывают в траншею ниже уровня промерзания грунта, придавая ей небольшой уклон

Перелив также устанавливают с уклоном. Его делают из отрезка пластиковой трубы диаметром 100 мм. Перелив ставят так, чтобы части трубы выступали внутрь емкостей. На них можно установить перпендикулярные вертикальные отрезки все той же трубы, чтобы улучшить работу канализации.

Перелив для выгребной ямы

На концах труб, выполняющих роль перелива, следует установить небольшие вертикальные отрезки труб, это позволит предотвратить обратное поступление стоков в случае переполнения емкостей

На этом же этапе устанавливают сетчатые фильтры, которые, как упоминалось выше, необходимо регулярно осматривать и при необходимости прочищать. Впрочем, ямы с переливом в виде простого отрезка трубы также вполне успешно функционируют.

Если из фильтрующего колодца предусмотрен отвод воды через дополнительный дренаж, эту трубу также следует уложить в грунт на слой щебня. Обе камеры выгребной ямы нужно плотно закрыть. Часто для этого используют бетонные плиты с круглыми или квадратными отверстиями для обслуживания.

Отверстия закрывают специальными крышками, выпускаемыми для обустройства канализации. Теперь нужно решить вопрос с вентиляцией. Для традиционной выгребной ямы накопительного типа она обязательна, чтобы отводить из емкости значительную часть зловонных газов.

Крышки для выгребной ямы

На каждой емкости, из которых состоит выгребная яма с переливом, следует сделать удобные крышки для проведения технического обслуживания и ремонта

Метод удаления метановых газов, образующихся в процессе переработки стоков, зависит от типа задействованный в работе сооружения бактерий. Часть из них уже присутствует в стоках в силу естественных причин, но процесс переработки происходит гораздо эффективнее, если в накопительный отдел канализационного сооружения добавить специальные бактериальные препараты.

Различают аэробные и анаэробные микроорганизмы. Первые нуждаются в постоянном притоке свежего воздуха, т.е. они функционируют только при наличии кислорода. Анаэробные бактерии в доступе к воздуху не нуждаются. Именно такие микроорганизмы могут осуществлять процесс переработки стоков в герметичной емкости.

Если все же необходимо снабдить канализационное сооружение вентиляцией, для ее обустройства в крышке отсека делают специальное отверстие. В него следует установить трубу диаметром около 100 мм. Сверху трубу закрывают специальным коническим колпачком, чтобы предотвратить попадание осадков в выгребную яму.

Процесс создания выгребной конструкции, состоящей из трех отсеков, мало чем отличается от технологии, описанной выше. Просто вместо двух колодцев делают три. Соответственно, понадобится три котлована, а не два. Оба первых отсека герметизируют, а последний отдел оставляют проницаемым.

Схема очистного сооружения со сбросом стоков в поля фильтрации

Если нет возможности сброса очищенных стоков в нижележащий грунт (например, между дном поглотительной емкости и грунтовой водой меньше метра), их по дренам перенаправляют в сточные канавы или поля фильтрации (+)

Выпускаемые промышленностью септики также работают по принципу многоступенчатой переработки стоков с помощью микроорганизмов. Но они считаются более эффективными, производительными, а на выходе позволяют получать значительное количество очищенной жидкости, пригодной для технического использования.

Монтаж септика выполняется специалистами и занимает сравнительно немного времени. Но учитывая стоимость сооружения, следует дополнить ее оплатой услуг по установке сооружения, чтобы иметь полную картину.

Полезное видео по теме

Схема быстрого монтажа выгребной ямы наглядно представлена в следующем видео:

Здесь показан процесс возведения выгребной ямы с переливом из газобетонных блоков:

Выгребная яма с переливом — это, безусловно, более современный и удобный вариант обычной выгребной ямы. Конечно, создание двухкамерной или даже трехкамерной конструкции требует больше материальных затрат, времени и сил. Но все это с лихвой окупится в дальнейшем, когда жильцы дома ощутят эффект от использования надежной канализации, требующей минимального обслуживания.
